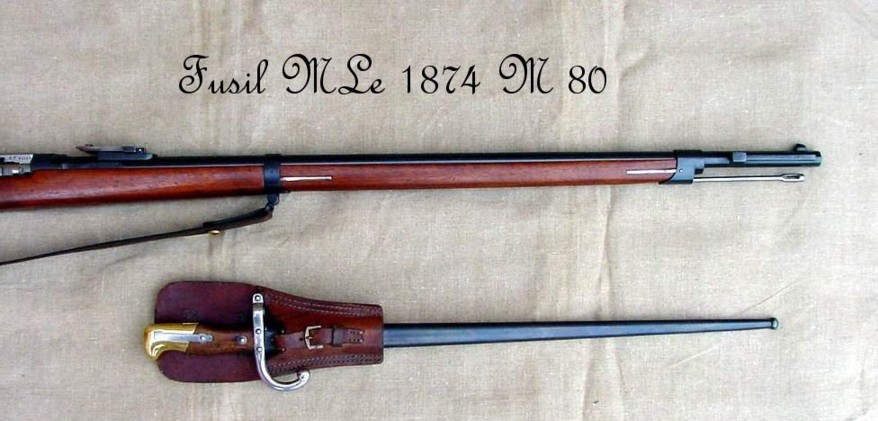

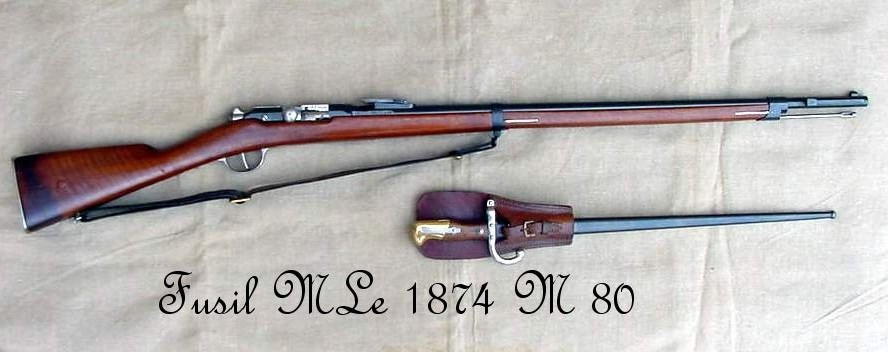

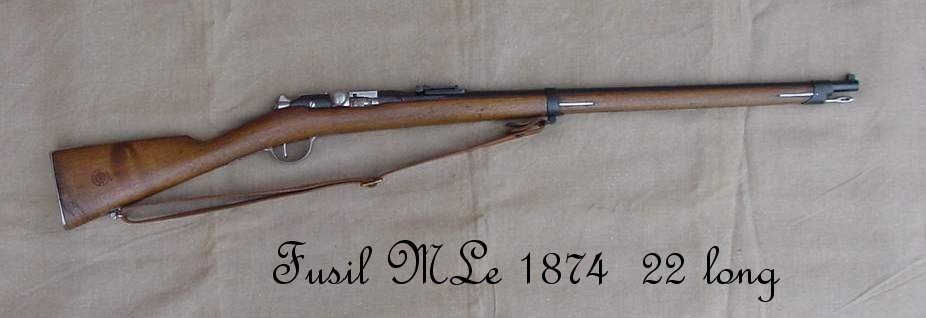

Fusil modèle 1874
Modèle 1874. - Canon avec hausse à curseur graduée de 200 à 1800 m, monture en noyer d'une seule pièce. Garnitures : embouchoir, grenadière, sous garde, pièce de détente, battant de grosse, plaque de couche en fer. Finition bronzée noir de guerre sauf plaque de couche, culasse mobile, baguette, pontet, détente et battant poli blanc. Longueur totale de 1305 mil., canon 820 mil., calibre 11 mm, capacité un coup, poids 4 kil,200. Canon avec hausse à curseur graduée de 200 à 1800 m, monture en noyer d'une seule pièce. Garnitures : embouchoir, grenadière, sous garde, pièce de détente, battant de grosse, plaque de couche en fer. Accessoires : baguette de nettoyage en fer se vissant dans un taquet écrou qui porte la feuille antérieure du pontet. Fente transversale pour l'introduction d'une lame tournevis. Trou fraisé sur la partie supérieure de la tête destiné à l'appui de la pointe du percuteur lors du démontage de la culasse mobile. Marquages. Côté gauche de la boite culasse : Manufacture Mle 1874 ; sur le pan droit du canon : année de sortie plus initiales de la manufacture ; sur le pan gauche poinçon des contrôleurs ; sur la joue de crosse : estampille en buis ; numéro de matricule complet sur crosse, culasse mobile, canon, baguette directrice de baïonnette. Epée-baïonnette. Longueur 658 mil., lame 522 mil., fourreau de tôle. Marquages. Sur la partie supérieure de la lame Manufacture plus mois et année de fabrication, numéro de matricule sur la croisière et le fourreau.
Réalisé avec l’aide de documents anciens.
