Le fusil d’essai 1908
Caractéristiques techniques.
Constructeur et Fabricant : Waffenfabrirk Berne
Numéro de l’arme étudiée : 648

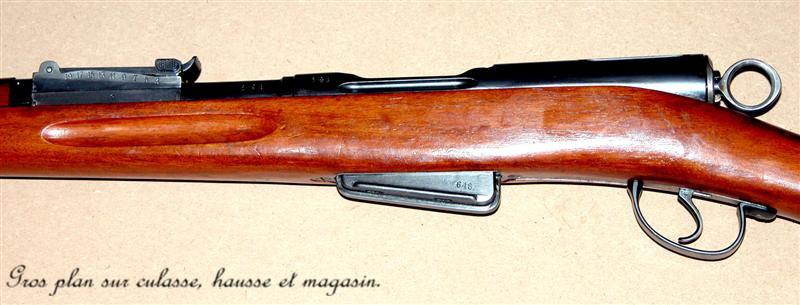

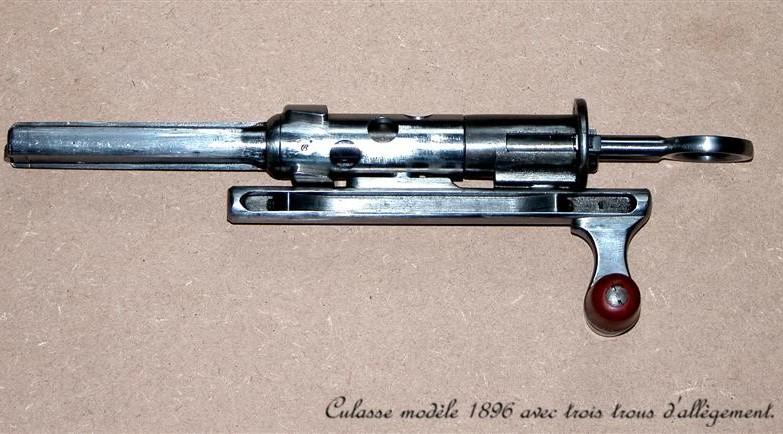

Type de culasse : rectiligne à mouvement rotatif, modèle 1896 avec trois trous d’allégement
Calibre et cartouche : 7.5 x 55 modèle d’essai 1908.
Mode de mise à feu : percussion centrale.
Mode de tir : répétition et en coup par coup.
Vitesse du projectile : 805m/s
Longueur de l’arme sans la baïonnette : 1310mm.
Poids de l’arme vide et sans accessoires : 4200 Kg
Longueur du canon : 780mm.
Nombre et pas des rayures : 4 au pas de 270mm
Alimentation en cartouche : magasin de 6 cartouches placées en quinconce sur deux rangées.

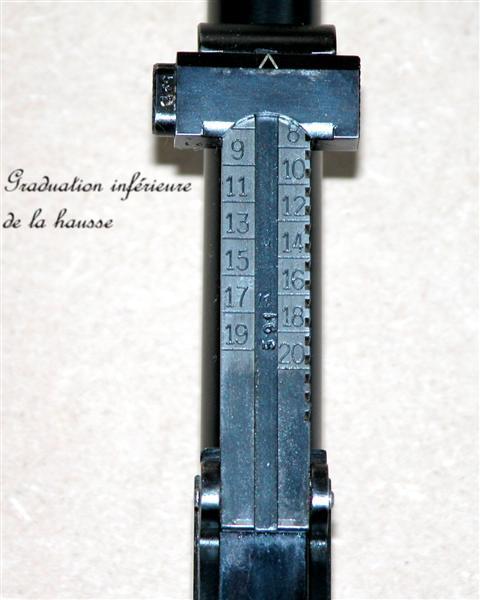

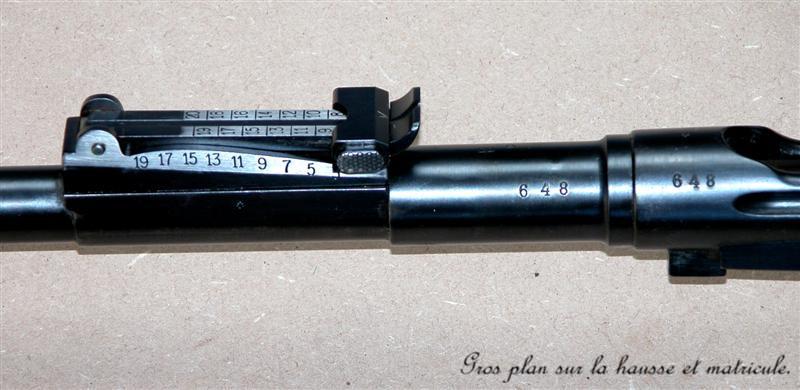

Hausse : profilées et incurvées graduées au-dessus et en dessous de 300 à 2000 mètres, valeur des graduations 100 mètres.
Guidon : il est placé dans une rainure en queue d’aronde usinée dans le porte guidon perpendiculairement à l’axe de l’arme
Fût : en noyer avec garde-main.
Baïonnette : modèle 96/11.

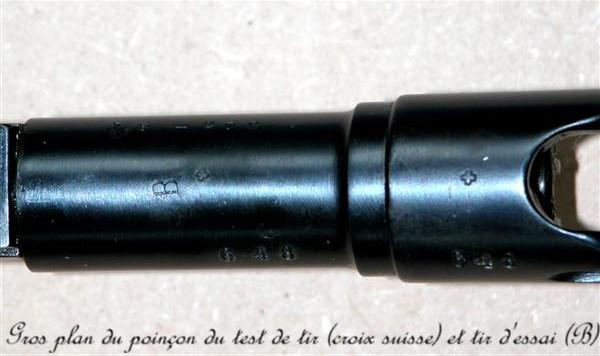

Poinçons et Marquages : le poinçon « B » sur le dessus du tonnerre, on pense que c’est un marquage pour le tir d’essai.

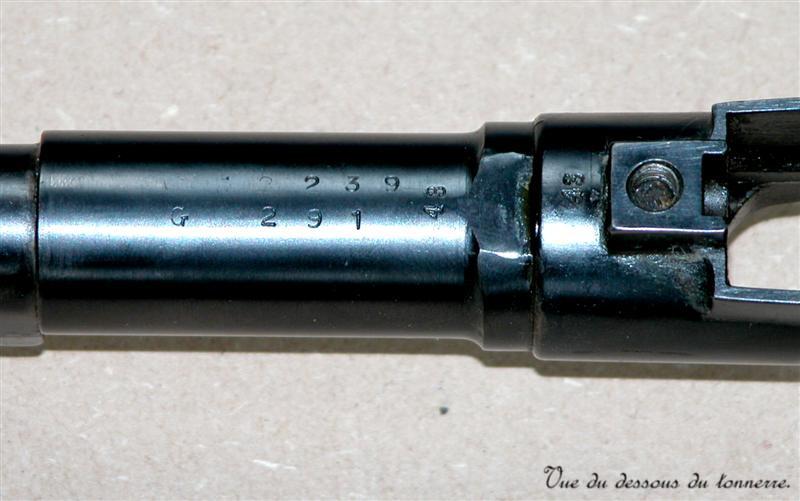

En dessous du canon, figure le numéro de fabrication du canon.

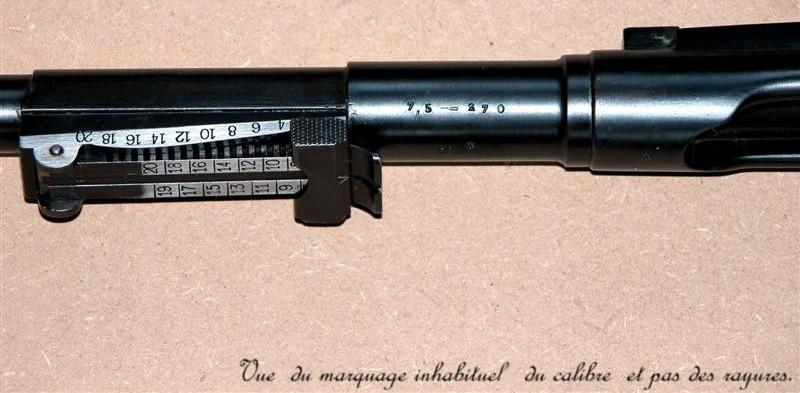

Et un marquage inhabituel sur les armes dites « Schmidt Rubin » sur le côté droit du tonnerre le calibre ainsi que le pas des rayures.
Sur la culasse et toutes les pièces : on y voit la croix suisse comme marque d’acceptation.
Sur la monture et le garde-main : là, où prend place le canon, le poinçon fédéral d’acceptation et le numéro de l’arme.
Quantité fabriquée : 900 fusils.

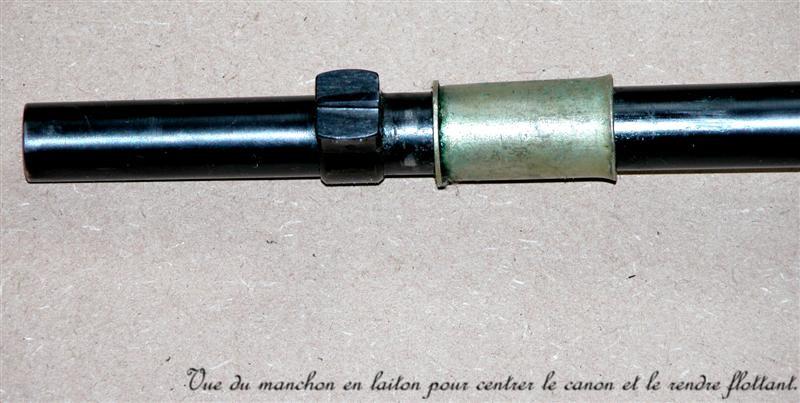

Remarque : comme de coutume sur tous les « Schmidt Rubin » un manchon en laiton est placé sur le canon en arrière du guidon de façon à centrer le canon dans la monture et à le rendre flottant.
Max.
