Fusil Vetterli à répétition modèle 1881
Dénomination de l’arme : fusil à répétition modèle 1881

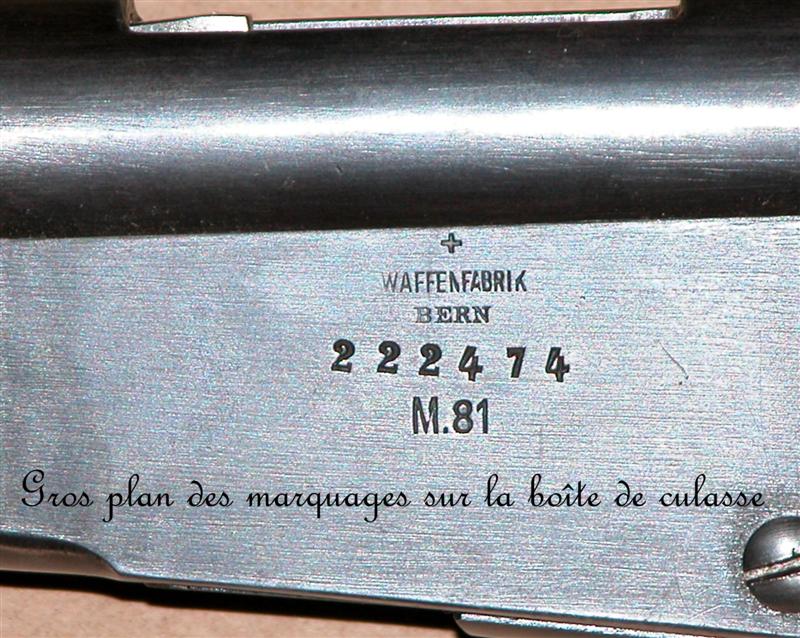

Marquage sur la boîte de culasse : Waffenfabrik Bern (le tout surmonté de la croix suisse)
Numéro de l’arme étudiée : 222474.
Type de mécanisme : à verrou, armement automatique à la fermeture.
Calibre : 10,4 x 37 R
Système de mise à feu : double percussion annulaire.
Principe d’utilisation : avec le magasin et en coup par coup.
Cadence de tir : avec le magasin 21coups min.
Vitesse du projectile : 435m/s.
Longueur et poids de l’arme sans accessoires : 1320mm, 4,600Kg.
Longueur du canon : 843mm.
Rayures : 4 à droite au pas de 660mm, largeur mini 4mm maxi 4.8mm, profondeur 0,225mm.

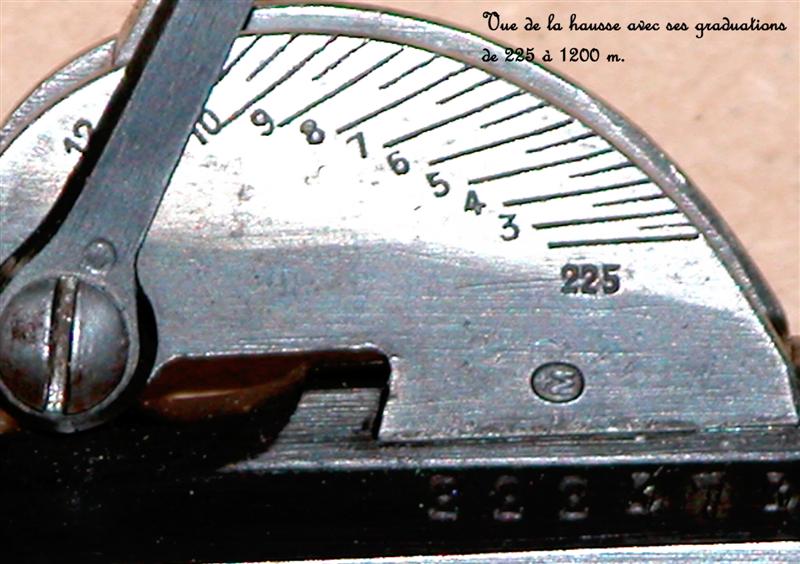

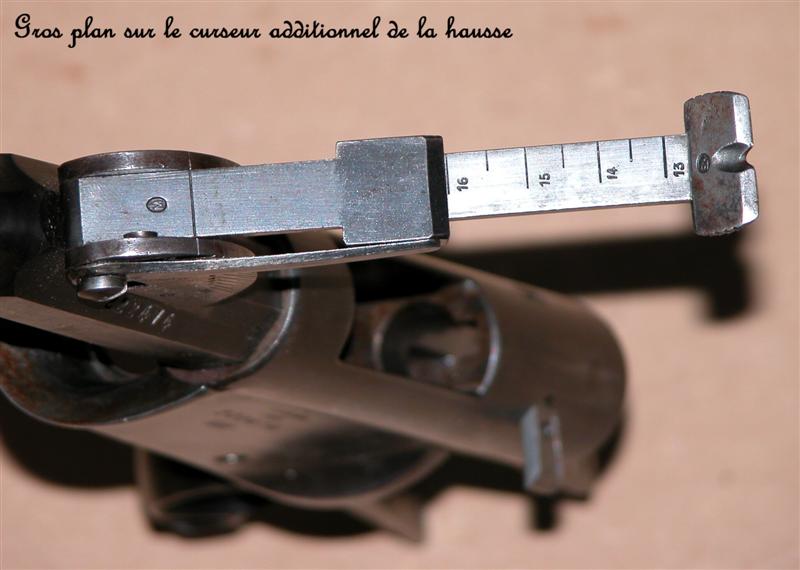

Hausse : A cadran modèle1881 système Schmidt graduée de 225 à1200m et un curseur additionnel pour la distance1300 à 1600m.
Guidon : fixé à demeure sur le canon.
Magasin : tubulaire sous le canon.
Capacité : 12 coups plus 1coup dans l’auget.
Monture : crosse et fût en noyer.

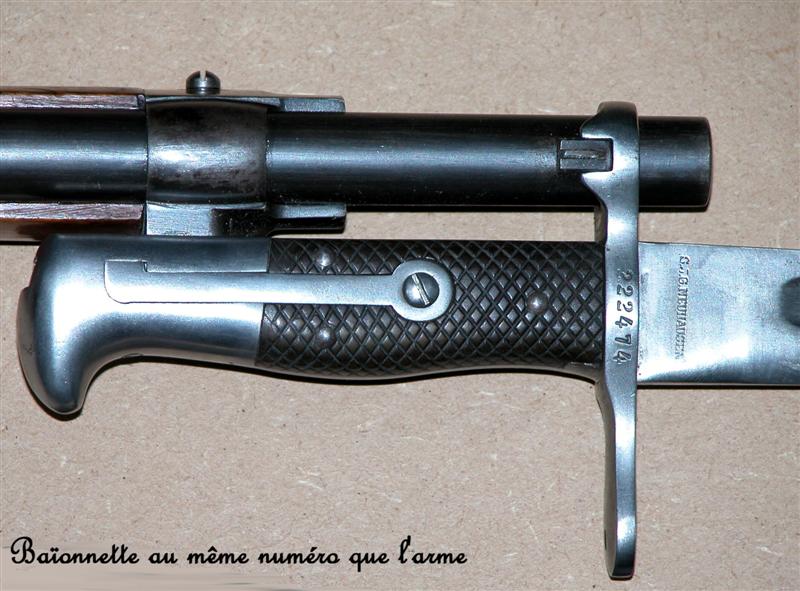

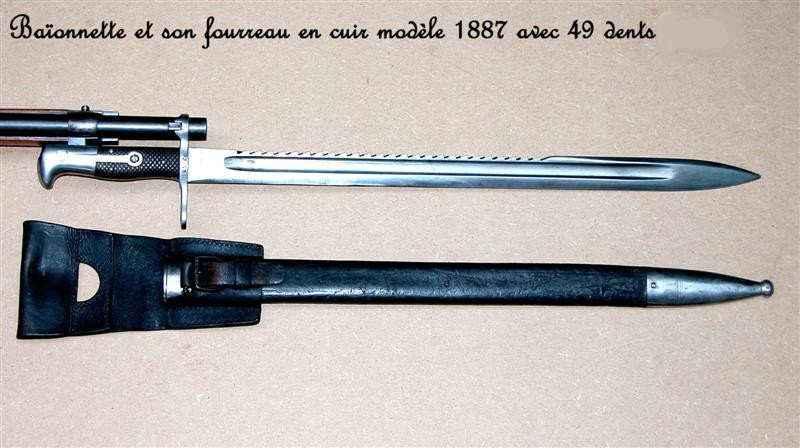

Baïonnette : sabre-baïonnette modèle 1887 à 49 dents, longueur de la lame 480mm largeur 28mm épaisseur 6.3mm.
Poids 595gr, longueur totale 600mm, longueur du fourreau 597mm

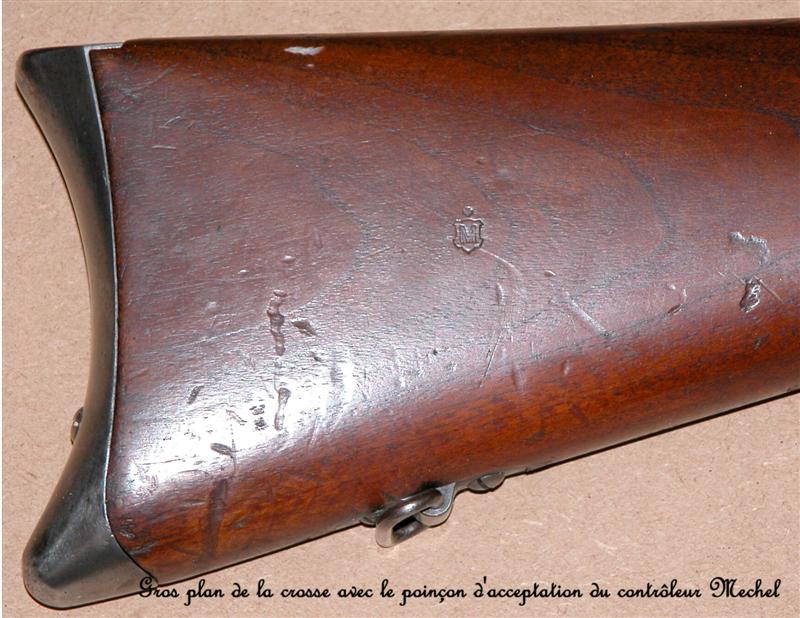

Poinçons de contrôle et d’acceptation.

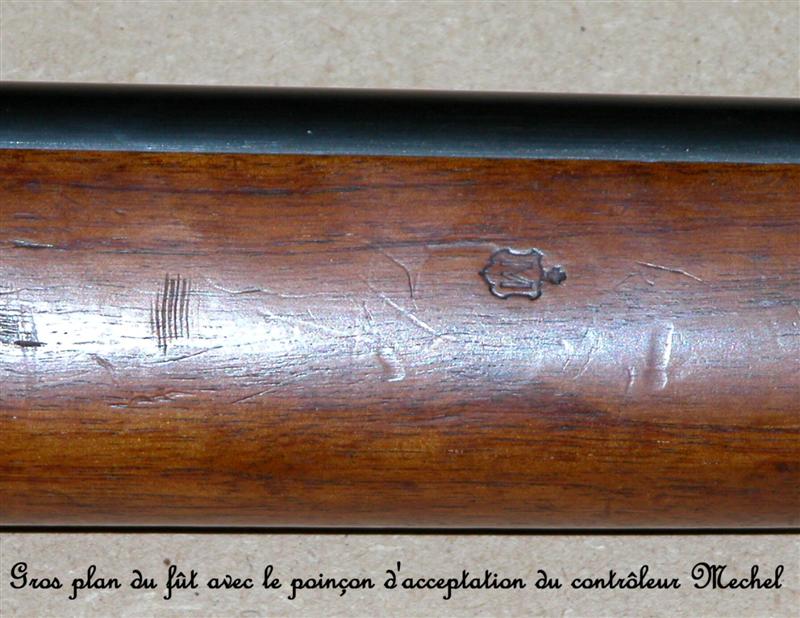

Sur la partie octogonale du canon : les lettres R, v, M surmontées de la croix suisse. La lettre R en usage à partir de1867 et utilisée par l’inspecteur Raschein : la lettre v minuscule comme poinçon d’acceptation fédérale en usage à partir de 1878, la lettre M en usage à partir de 1867 et utilisée par le contrôleur d’arrondissement militaire.
Toutes les autres pièces sont poinçonnées de différentes lettres, surmontées de la croix suisse.
Les perfectionnements apportés à l’arme en 1881 sont les suivants :

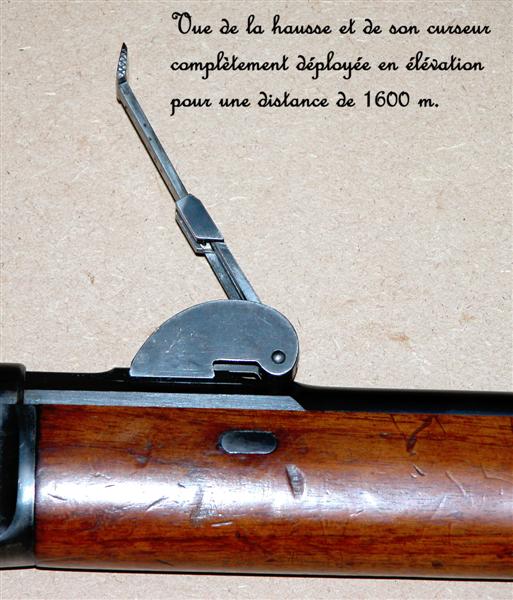

La hausse nouveau modèle (système Schmidt), elle diffère de l’ancienne par les joues du pied de hausse prolongées en avant de 27mm de manière à éloigner l’œil du cran de mire.
Les traits correspondants aux distances se trouvant plus éloignés les uns des autres, de cette façon on a pu graduer la hausse de 50 en 50 mètres, tandis que l’ancienne ne portait que les centaines de mètres. La hausse et son curseur sont gradués jusqu’à 1600m.
L’encastrement pour le pied de hausse a été élargi et ses bourrelets renforcés, augmentant ainsi la solidité de la fixation de la hausse sur la partie octogonale du tonnerre
A l’appareil de détente, l’embase de la gâchette a été arrondie pour diminuer le frottement du ressort de gâchette et pour éviter que la pièce ne se fende à la trempe.
Le doigt de la détente a été prolongé en arrière pour rendre le départ plus facile. La sous-garde porte un crochet dont la forme permet d’épauler l’arme plus facilement.

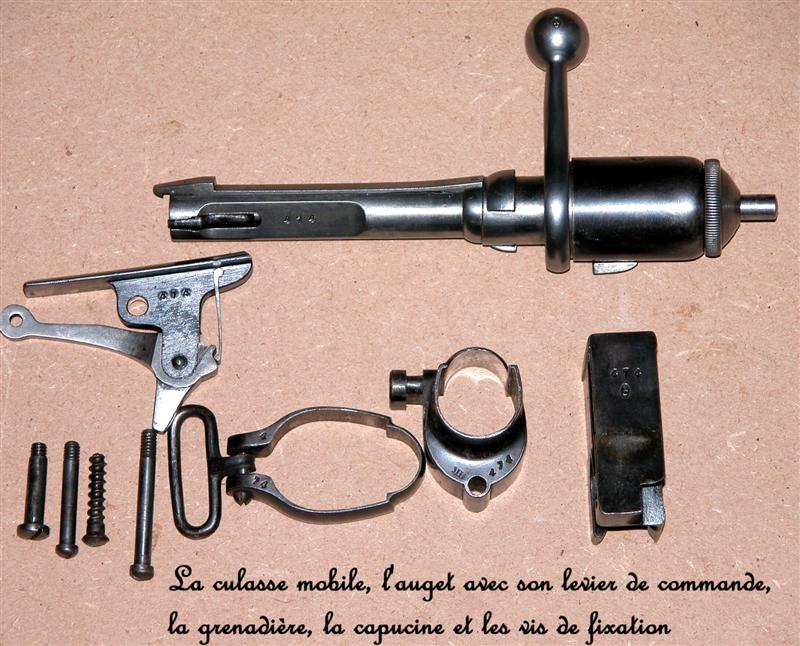

À la culasse mobile, le percuteur a été renforcé à la base des deux pointes.
La crosse est allongée de 12 mm pour correspondre à l’allongement de la détente. Une cheville en bois a été placée dans la crosse pour éviter qu’elle ne se fende.

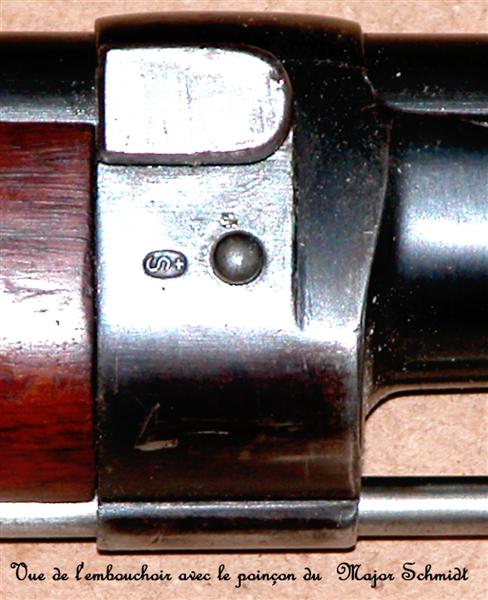

L’embouchoir est muni d’un tenon pour le sabre-baïonnette et le ressort de l’embouchoir supprimé et remplacé par une vis.
Remarques : comme sur le modèle 1878, le canon est octogonal sur une longueur de 80 mm, (au lieu de 75 pour le modèle 1869).
Max.
