Peabody
Fusil Peabody modèle 1867/1877 pour le génie.
Canon d’origine.
Marques: Peabody Providence Tool Co.
Modèle: 1867Modifié 1877.

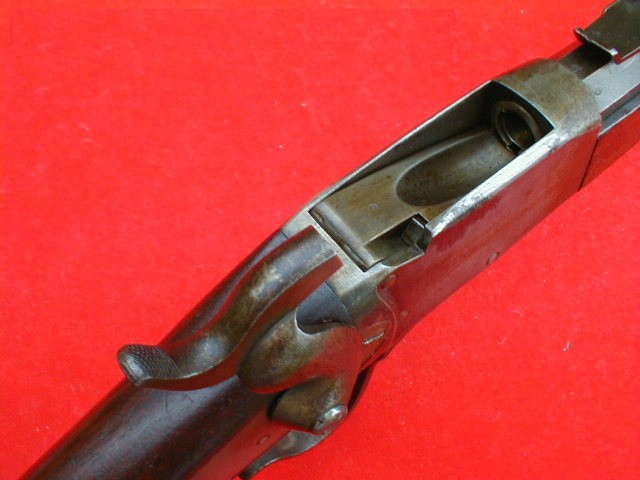

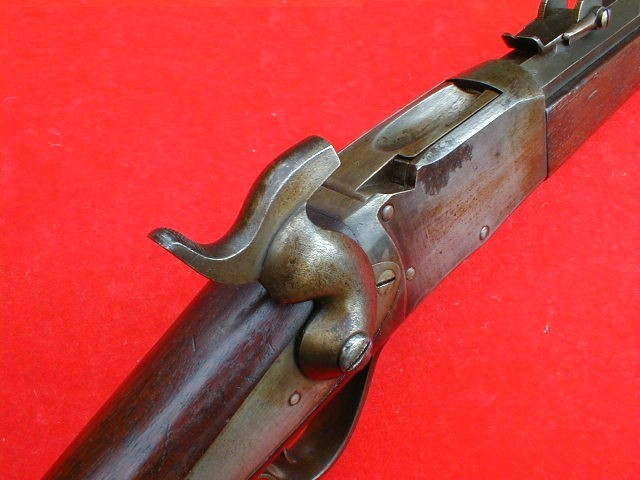

Système: Arme a culasse tombante, platine inversée.
Système de mise à feu: Percussion annulaire.
Capacité: 1coup.
Calibre: 10.4mm x 37R.
Canon: Longueur du canon 836 mm(y compris le filet de 19mm)
Nombres de rayures: 3 au pas de 736.6 mm ou 29’’
Profondeur des rayures: Mini 0.2 mm maxi 0.25 mm.
Largeur des rayures: De 5mm à 5.5 mm
Angle d’hélice: 2 degrés
Montage du canon: Visé à l'arrière et tenu par une grenadière et une capucine.
Longueur totale: 1320 mm.
Hausse: A cadran sur queue d'aronde, graduée de 200 à 800m.
Guidon: Lame sur bloc brasé sur le canon.

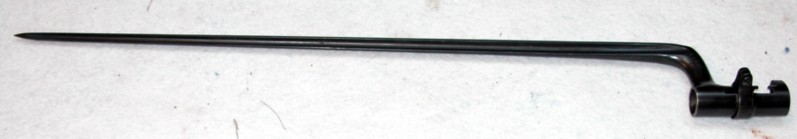

Baïonnette: A douille, lame quadrangulaire bronzée de 480mm.
Modèle 1863.
Poids à vide: 4,400Kg.
Finition:
Canon: Bronzé brun "chocolat".
Garnitures: Bronzées.
Platine: Polie.

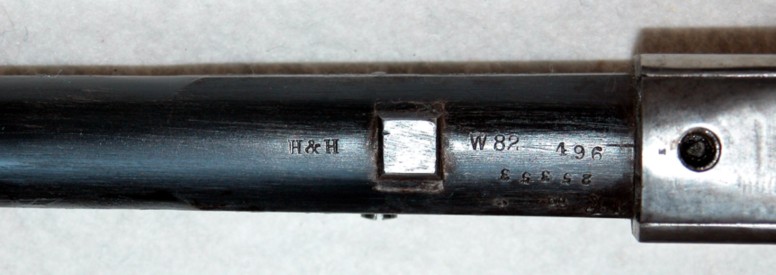

Poinçons sur le canon:
La lettre M et V surmontée de la croix suisse (voir commentaires)
La lettre U (voir commentaires)
Différents poinçons figurent également sur les autres pièces.

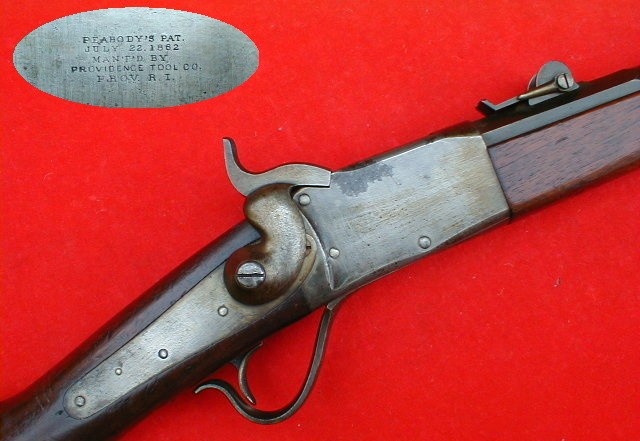

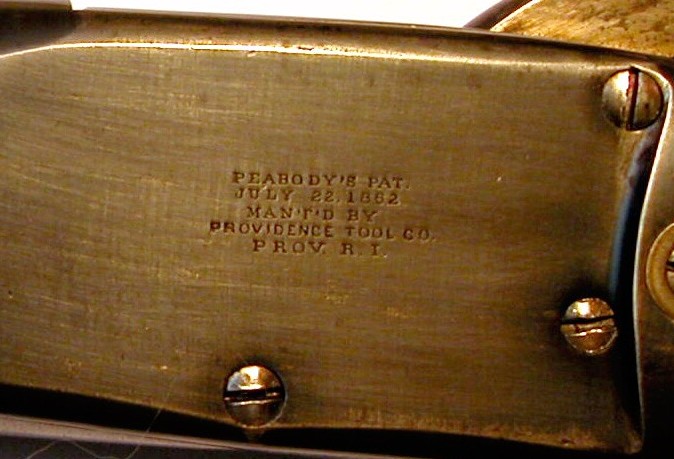

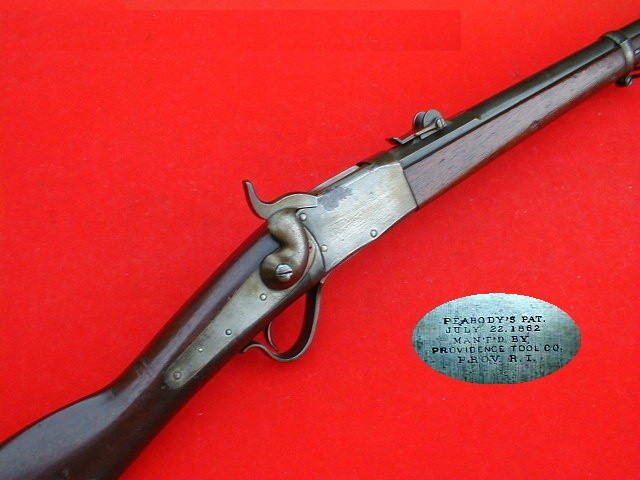

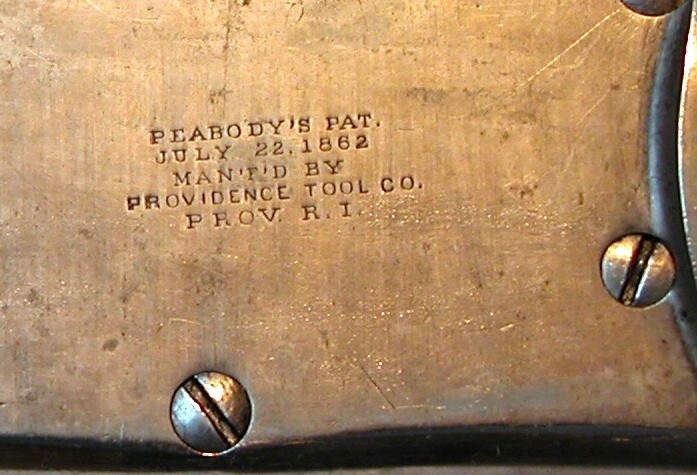

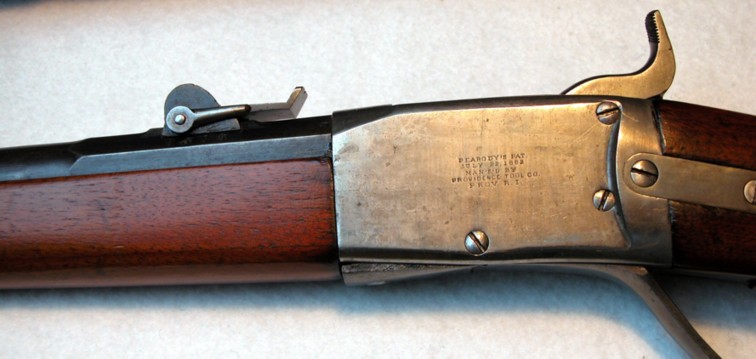

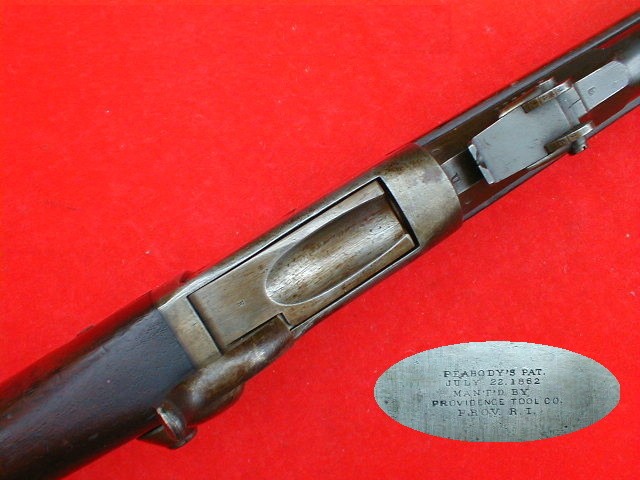

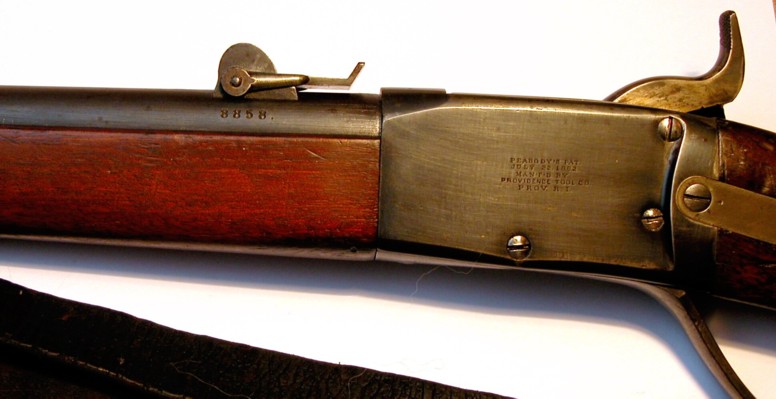

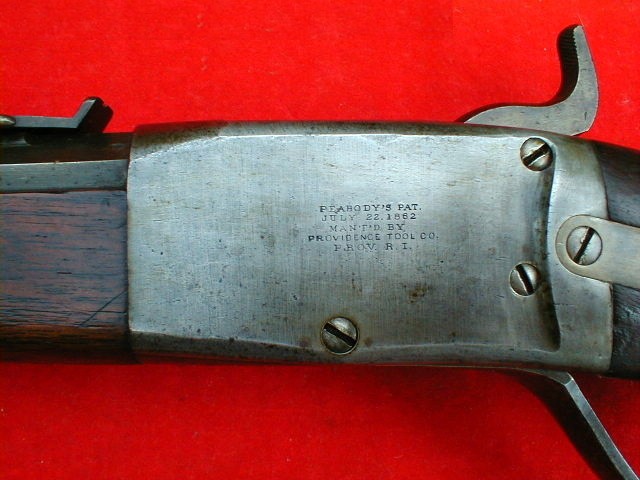

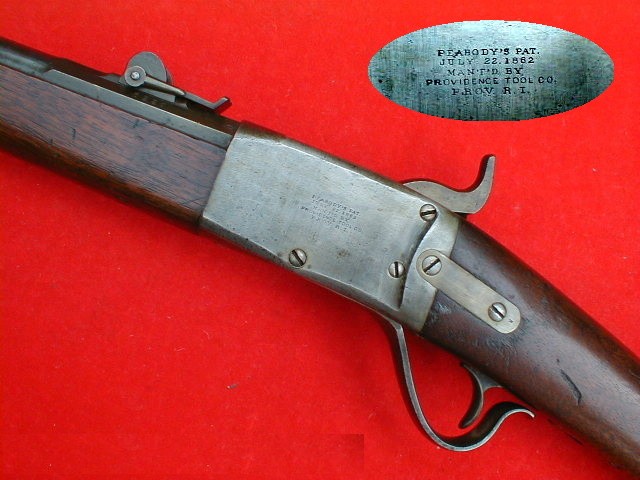

Platine: "Peabody’s pat. july 22 1862 Man. F.D.By Providence Tool Co Prov R.J."

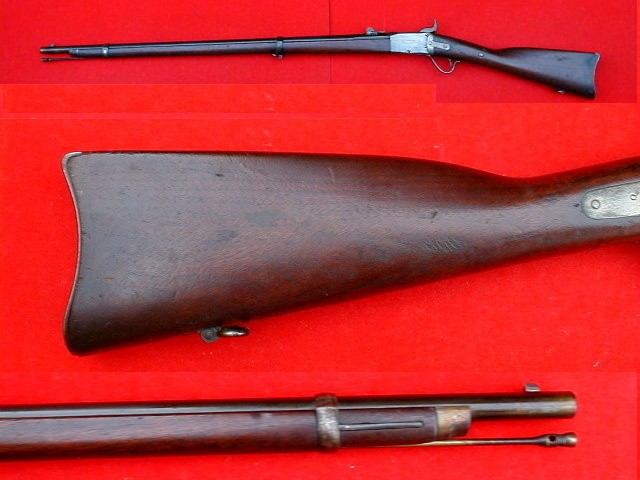

Fusil Peabody modèle 1867/1877 pour le génie
Canon suisse

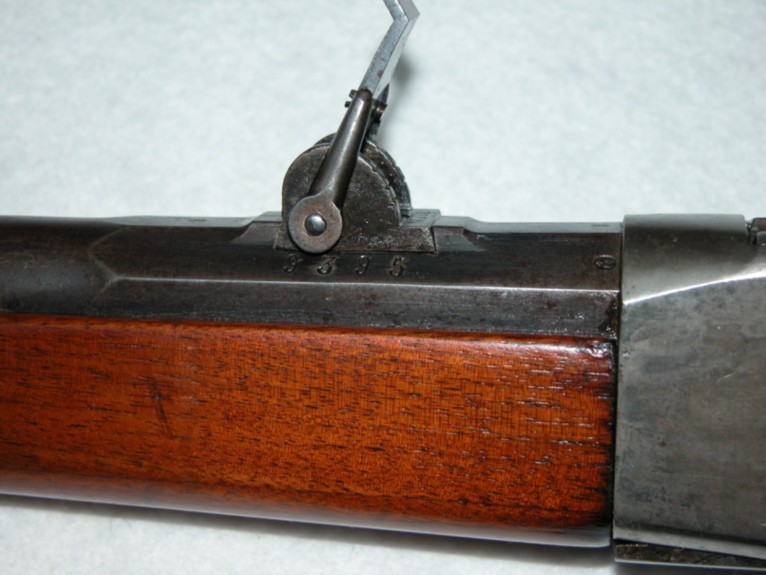

Le canon d’origine a été remplacé par un canon de fabrication suisse:
Il se reconnaît à sa longueur (5mm en plus) et surtout à ses 5 pans sur 83mmde long (5 pans qui ne sont pas réparti sur toute la circonférence, mais plutôt sur la partie visible).
Le pas des rayures est de 660mm (au lieu de 736.6 mm) et l’angle d’hélice 1degré 50 minutes.
Le guidon est moins haut de 0.5mm par rapport à l’attache baïonnette.
La longueur de l’arme est aussi plus longue de 5 mm.
Les autres spécifications ainsi que les poinçons reste d’application quelques soit le canon.
Commentaires sur les poinçons
La lettre M : Utilisée par le contrôleur Hans Von Mechel (né en 1839 et mort en 1912).
Suite à l'introduction d'un service contrôle des armes, ce dernier a été désigné comme responsable pour l'achat des Peabody.
La lettre V : Utilisée par le contrôleur Vogelsang à partir de 1869 sur les canons et sur les baïonnettes modèles 1863.

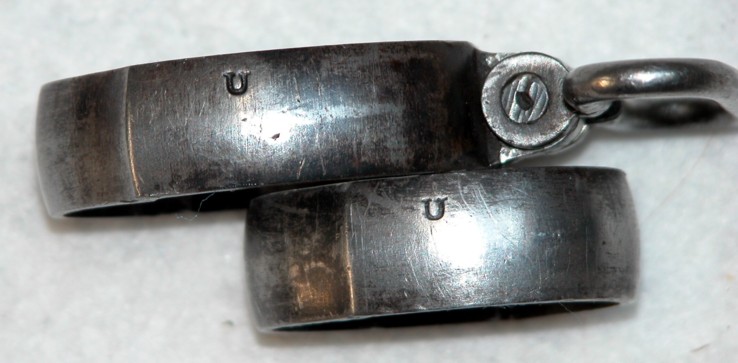

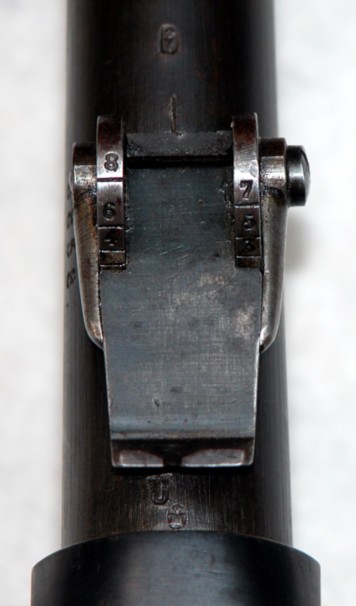

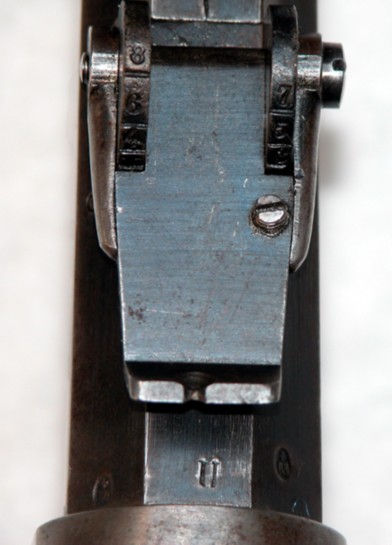

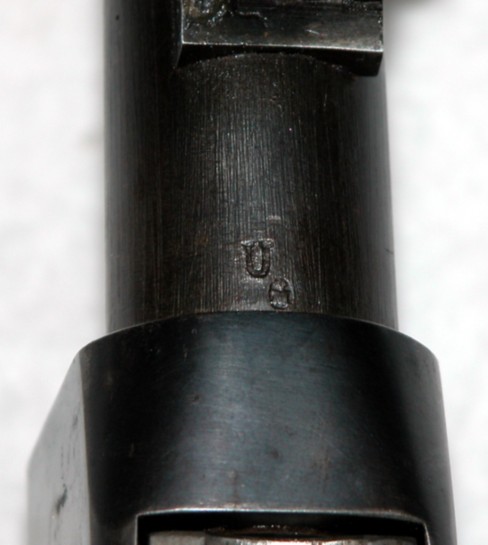

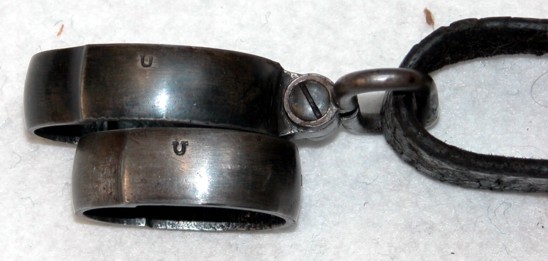

La lettre U : Toutes les armes (canon américain et suisse) qui possèdent la lettre U sur le canon en dessous de la planchette de hausse ont reçu la modification de 1877.
Commande approuvée par résolution du conseil fédéral du 14 juin 1867.
15.000 Fusils furent achetés à la Providence Tool Company, Newhaven, CT, USA
Ils portent des numéros successifs en commençant par le nº 1.
Modification demandée par le département militaire en date du 25 janvier 1877 pour 15000 fusils en séries de 1000.
Raccourcissement de la partie filetée du canon de façon à supprimer l’emplacement de percussion et à réduire la largeur de l’extracteur de 6,4mmà 3,4mm ainsi que la profondeur.
Placement d’un nouveau percuteur.
Modification de la surface de fermeture en vue d’une réduction de l’ouverture.
C’est à l’occasion de la modification que certains canons usé et hors tolérances ont été changés par des canons suisses.
Exécution de la modification
1877 : 2290 fusils
1878 : 1847 fusils
1879 : 697 fusils
1880 : 861 fusils
1881 : 953 fusils
1882 : 618 fusils
1883 : 1187 fusils

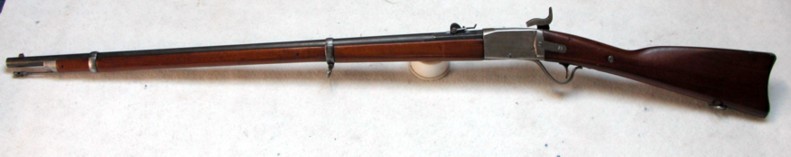

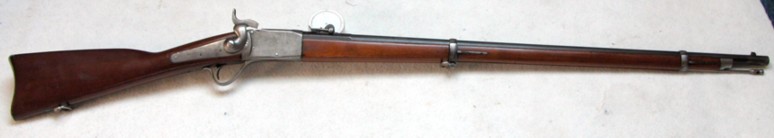

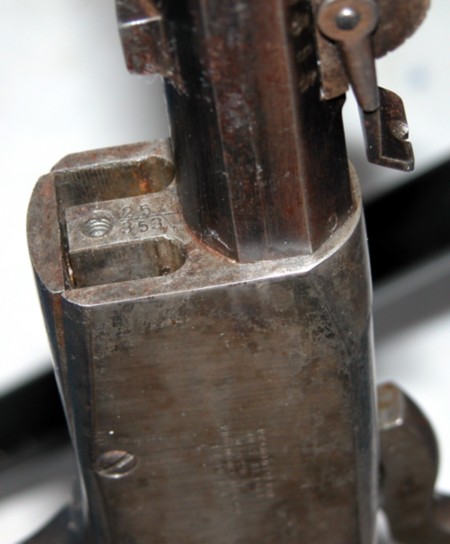

Peabody canon Suisse

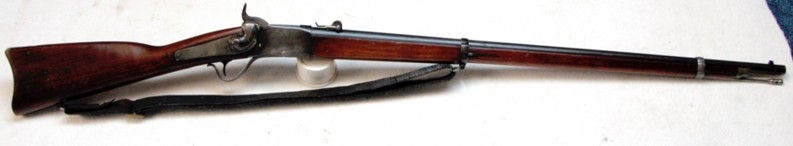

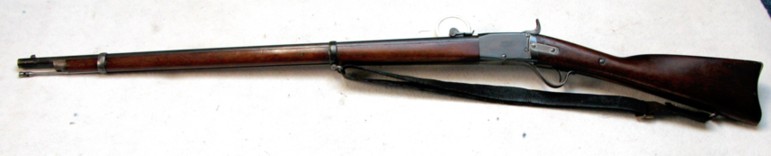

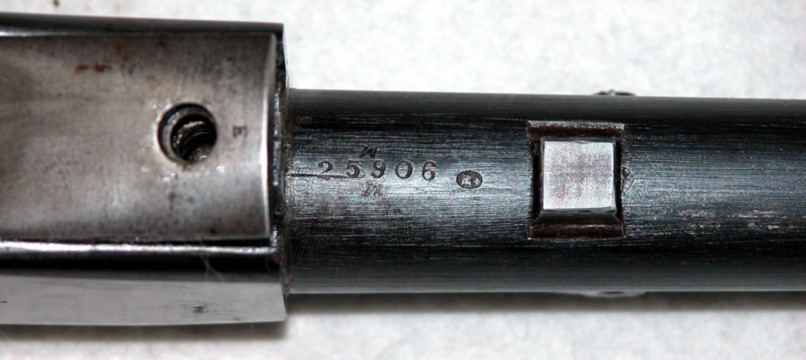

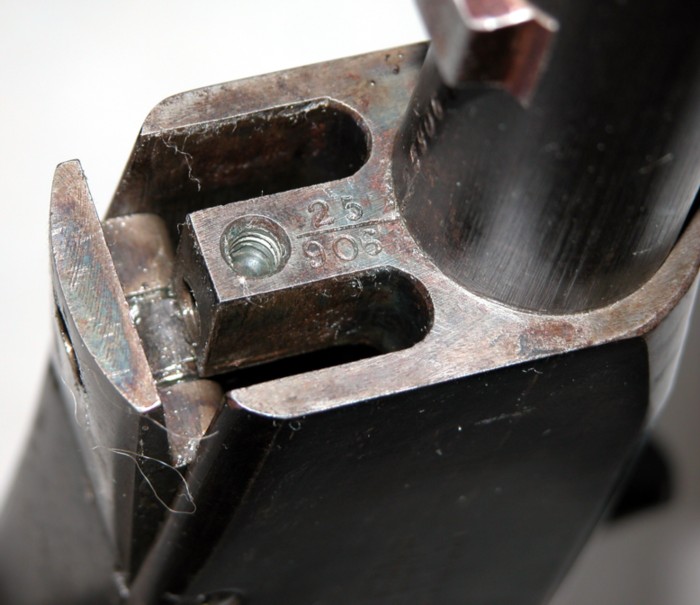

Peabody canon US
Canon suisse modifié en 1877

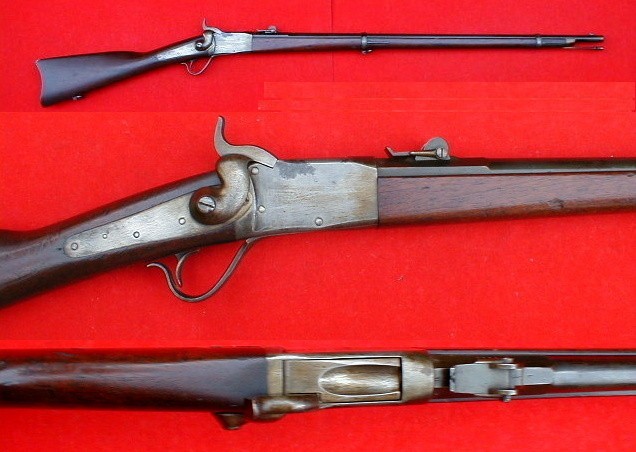

Merci à "COLLECTIBLEFIREARMS" pour les photos
