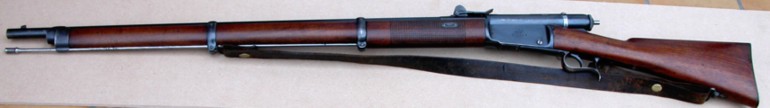

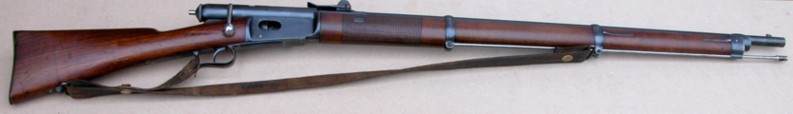

Fusil Vetterli à répétition modèle 1869 modifié 1871
Dénomination de l’arme : Fusil à répétition modèle 1869 modifié 1871.

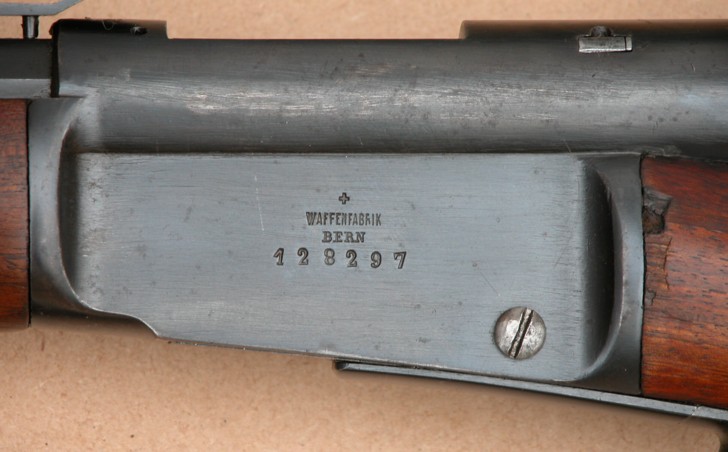

Marquage sur la boite de culasse : Waffenfabrik Bern (le tout surmonté de la croix suisse).

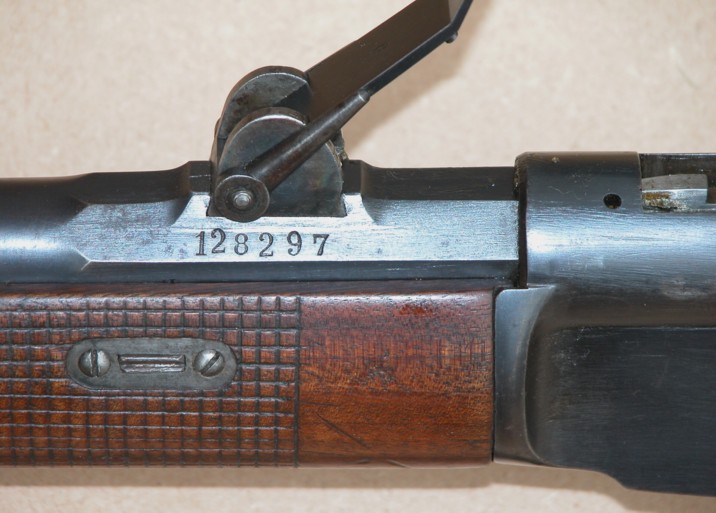

Numéro de l’arme étudiée 128297.

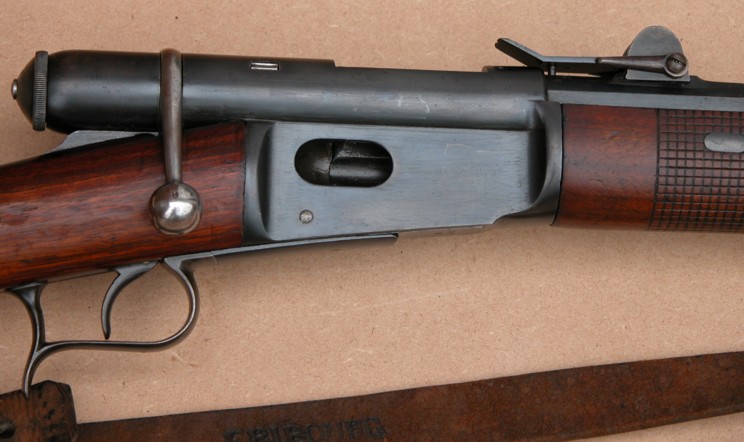

Type de mécanisme : à verrou, armement automatique à la fermeture.
Calibre : 10,4 x 37 R.
Système de mise à feu : Double percussion annulaire.
Principe d’utilisation : avec le magasin et en coup par coup.
Cadence de tir : avec le magasin 21.
Vitesse du projectile 435m/s.
Longueur et poids de l’arme sans accessoires : 1300mm/4,700Kg.
Longueur du canon 843mm.
Rayures : 4 à droite au pas de 660mm, largeur de 4,5mm, profondeur 0,225mm.
Hausse : à cadran : modèle 1871 pour l’infanterie, graduée de 225 à1000m.
Guidon : fixé à demeure sur le canon.
Magasin : Tubulaire sous le canon.
Capacité : 11 Coups plus 1 dans l’auget.
Monture : Crosse et fût en noyer.
Baïonnette : à douille semblable au modèle 1863, longueur de la lame 480mm longueur totale 547.5 mm, mais plus légère 290g au lieu de 365g par amincissement des carrés.
Modifications par rapport au modèle 1869.
Ordonnance du 21 août 1870.

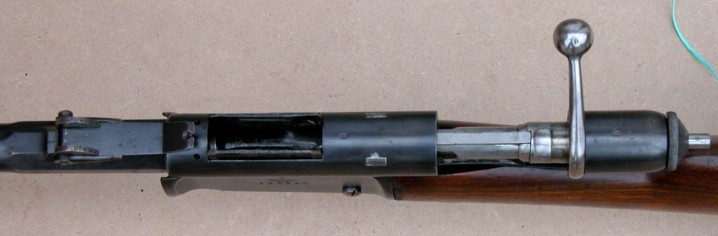

Le levier d’arrêt de répétition, le fermoir du magasin ainsi que le couvre culasse sont supprimés ainsi que leurs systèmes de fixation.
N’ayant plus d’utilité la découpe dans le fond de l’élévateur à été supprimée également.
Le cran de sûreté de la broche de percussion est supprimé, car il occasionnait souvent des ratés ; en outre, l’expérience avait démontré qu’il n’y avait aucun danger à désarmer complètement, l’arme étant chargée.
Ordonnance du 12 juillet 1871.

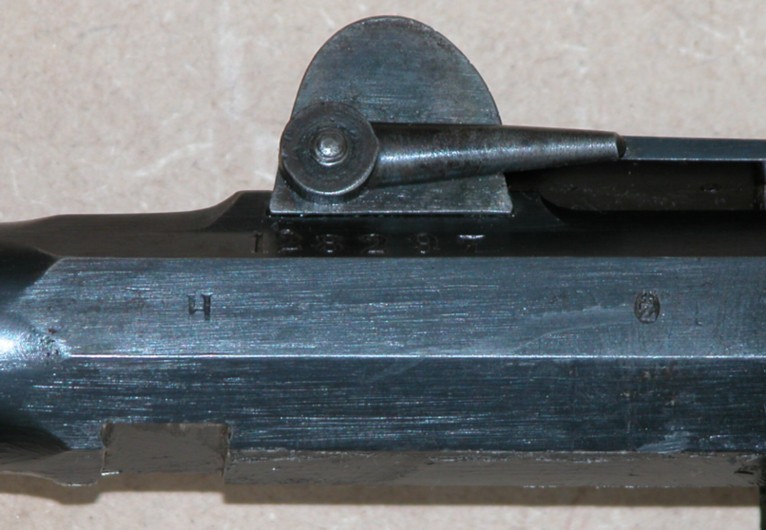

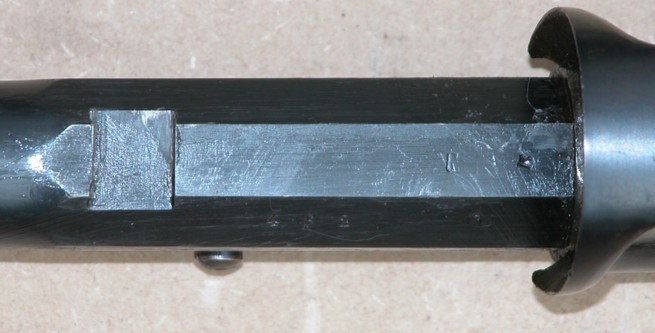

A partir de la culasse, le canon est octogonal sur une longueur de 75 mm, (au lieu de 65mm pour le modèle 1869) de façon à renforcer l’entaille servant au passage du tiroir du fût.
La planchette de hausse est plus longue et munie d’une butée pour la distance de 225m.

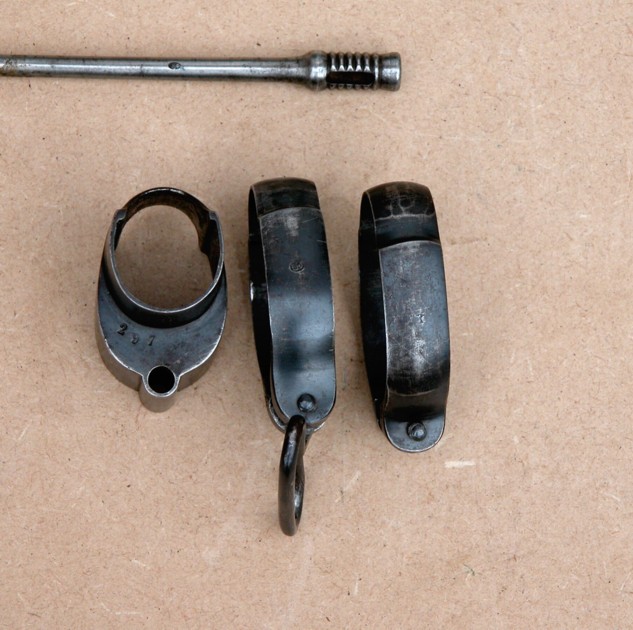

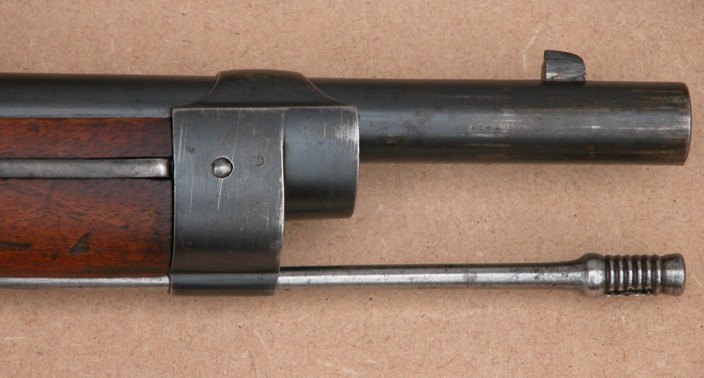

La capucine et la grenadière ont subit la modification, leurs largeurs est portées à15mm au lieu de 10mm, afin de répartir la pression sur une plus grande surface et pour ne pas écraser le tube du magasin.
Ordonnance du 13 octobre 1871.
Le calibre maximum pour les canons neufs est abaissé de 10,65 mm à 10,55mm.
Poinçons de contrôle.

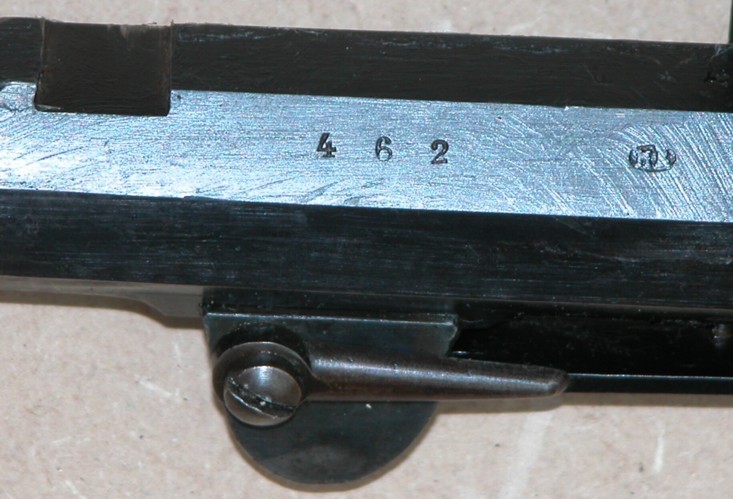

Sur la partie octogonale du canon : Les lettres R et B surmontées de la croix suisse.
La lettre R en usage à partir de1867 et utilisée par le contrôleur Rascheim : la lettre B en usage à partir de 1867.

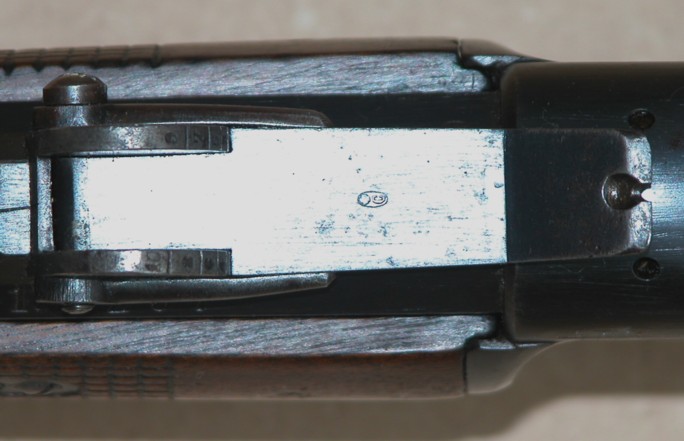

Sur le dessus de la boîte de culasse la lettre v minuscule en usage à partir de 1869 et surmontée de la croix suisse.
Toutes les pièces sont poinçonnées de différentes lettres et surmontée de la croix suisse en guise d’acceptation du métal.
