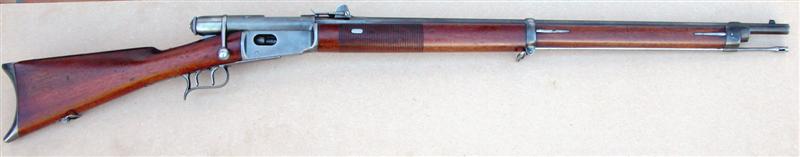

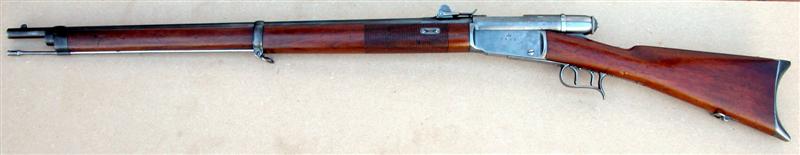

Carabine Vetterli à répétition et à double détente modèle 1871Type II
Historique
Par décision des autorités fédérale en date du 27 février 1871, une carabine à répétition est construite à l’intention des carabiniers.
Caractéristiques Techniques
Dénomination de l’arme : carabine à répétition pour les carabiniers Modèle 1871 type II

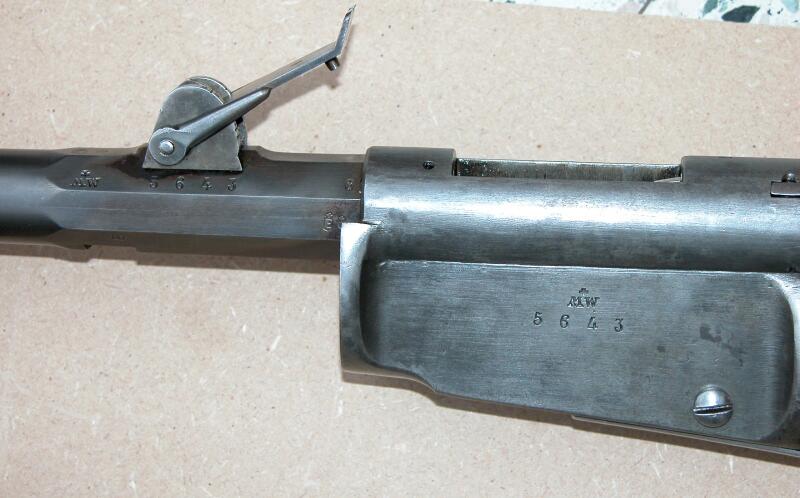

Marquage sur la boîte de culasse : MW (surmonté de la croix suisse)
Numéro de l’arme étudiée 5643.
Type de mécanisme : à verrou, armement automatique à la fermeture
Calibre : 10,4.
Système de mise à feu : double percussion annulaire.
Double détente ; Système Thury
Principe d’utilisation : avec le magasin et en coup par coup.
Cadence de tir : avec le magasin 21min, en coup par coups 13 coups min
Vitesse du projectile 432m/s.
Longueur et poids de l’arme sans accessoires : 1260mm/4,600Kg
Longueur du canon à partir de la boîte de culasse : 762mm
Rayures : 4 à droite au pas de 660mm, largeur de 4,5mm, profondeur 0,225mm.

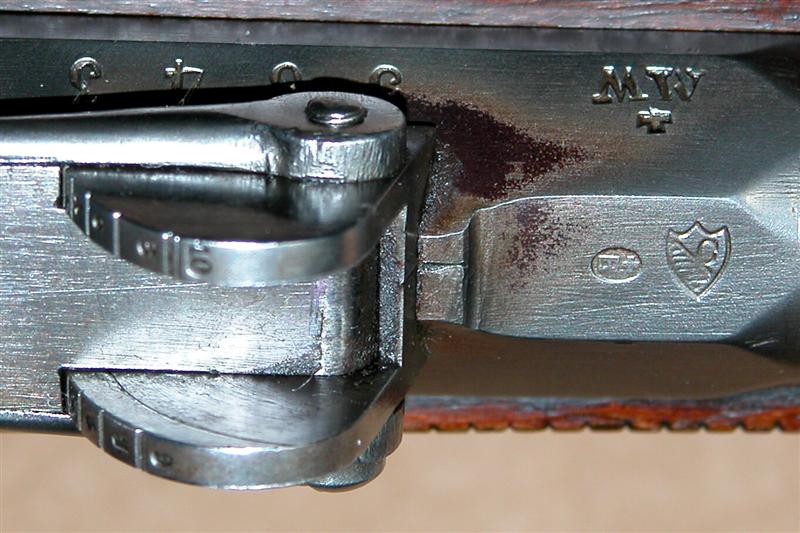

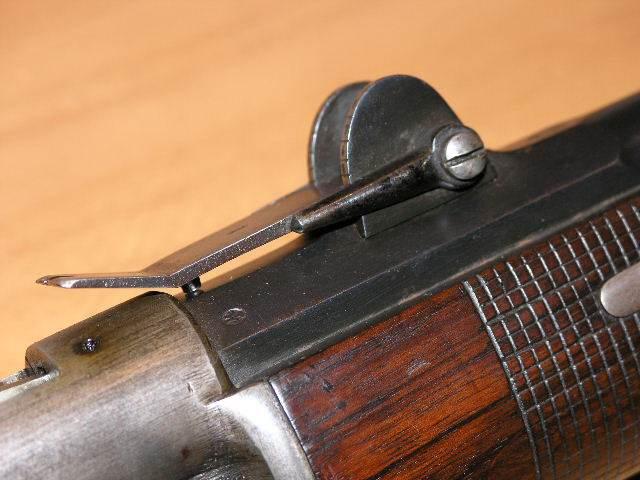

Hausse : à cadran : modèle 1871 pour l’infanterie, graduée de 225 à1000m et munie d’une butée pour la distance de 225m
Guidon : fixé à demeure sur le canon.
Magasin : Tubulaire sous le canon.
Capacité ; 10 Coups plus 1 dans l’auget.
Monture : Crosse et fût en noyer en deux parties.
Baïonnette : à douille semblable au modèle 1863, longueur de la lame 480mm longueur totale 547.5 mm, mais plus légère 290g au lieu de 365g par amincissement des carrés.
Modifications
Par ordonnance du 14 décembre 1871

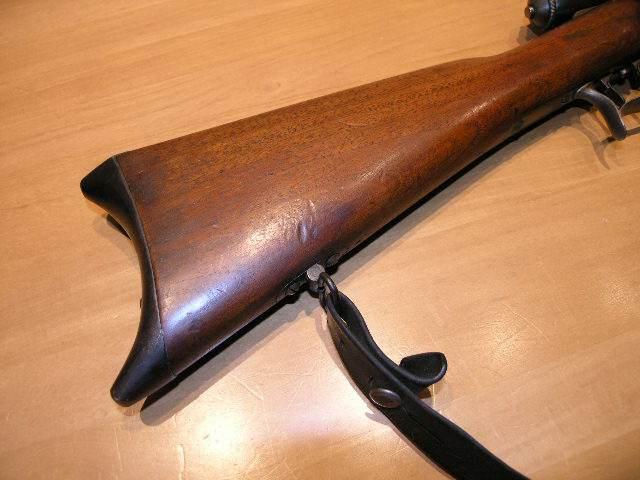

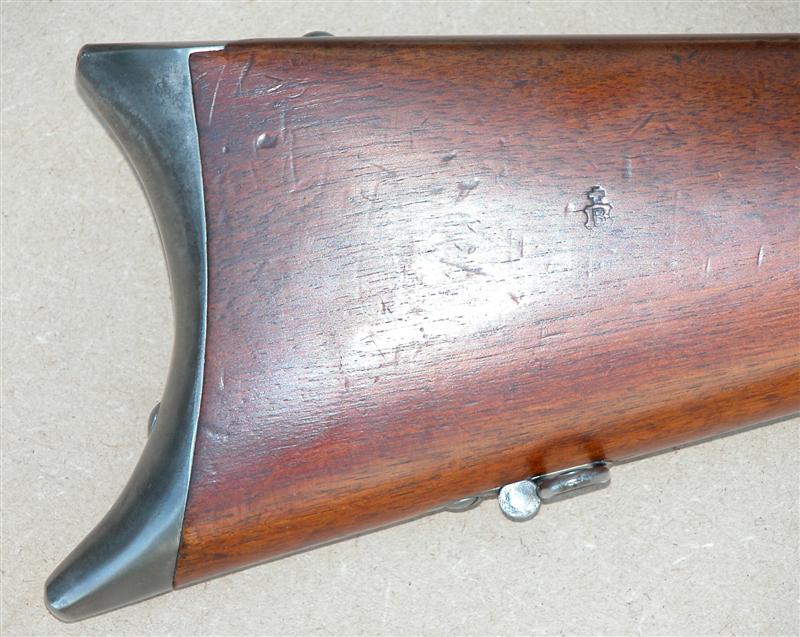

La forme et la courbe de la plaque de couche a été modifiée.
La double détente construction "Thury" est d’application.
Par ordonnance du 3 juin 1872
L’inclinaison de la planchette de hausse est changée de 30 degrés à 45 degrés
Par ordonnance du 25 Janvier 1877
Les deux canaux d’évacuation des gaz de la chambre sont définitivement supprimés
Ordonnance du 21 août 1870
Le levier d’arrêt de répétition, la plaque obturatrice de l’entrée du magasin et le couvre-culasse sont supprimés ainsi que leurs systèmes de fixation.

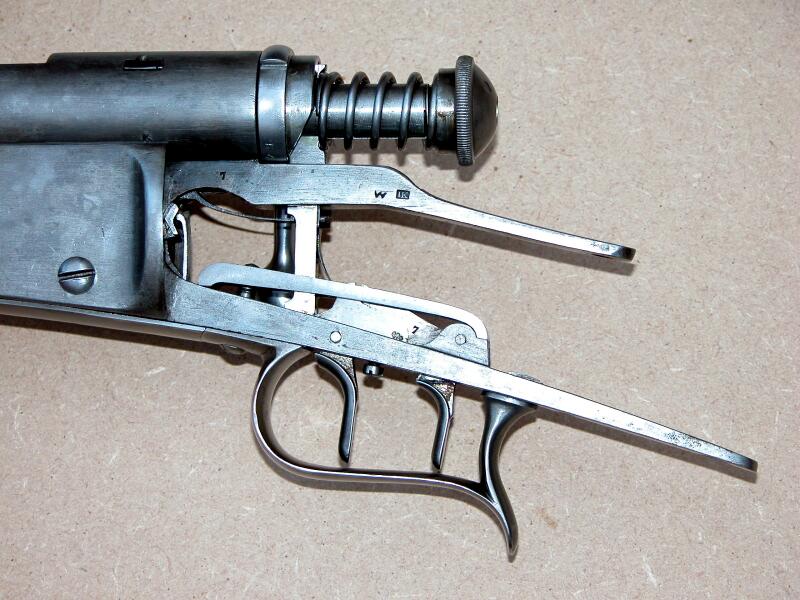

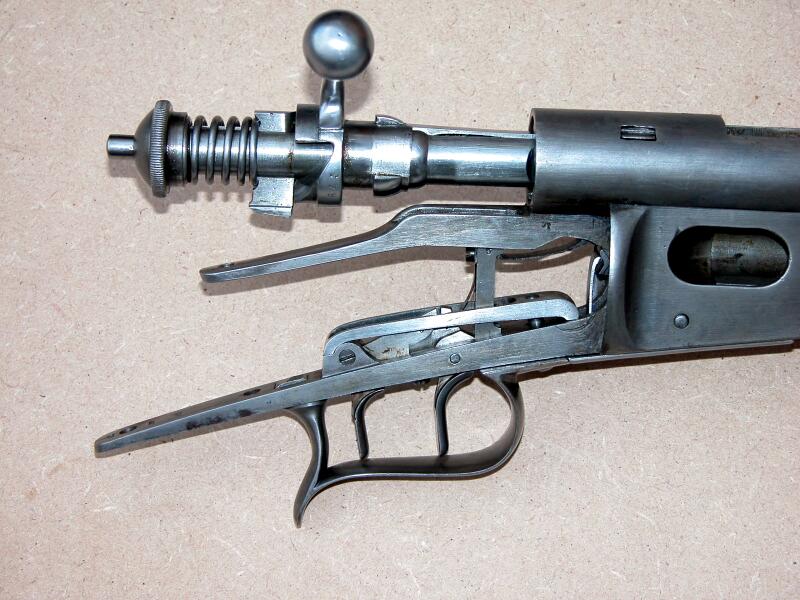

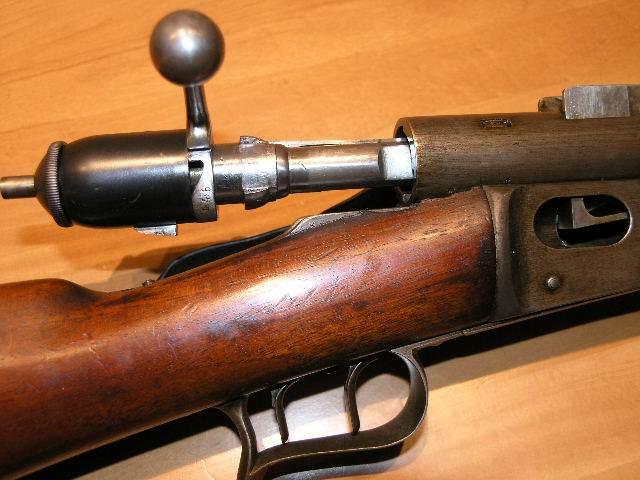

Double détente THURY 1871
En pressant sur la languette de la double détente du frappeur, le ressort de double détente se relève et se comprime. Une petite embase de la détente, pressée par le ressort, s’accroche au bec du frappeur et maintient ainsi la double détente armée. Il suffira de vaincre la faible résistance du petit ressort d’arrêt en appuyant très légèrement sur la détente, pour dégager le frappeur de son cran. Cela aura pour effet d’abaisser la pièce de détente accrochant d’un côté le frappeur et d’un autre côté la gâchette, qui sera vivement retirée au-dessus de la bande supérieure. La vis d’arrêt règle la prise du cran de double détente et, par conséquent, le poids de la détente, qui doit être de 100 à 150g.
Poinçons de contrôle

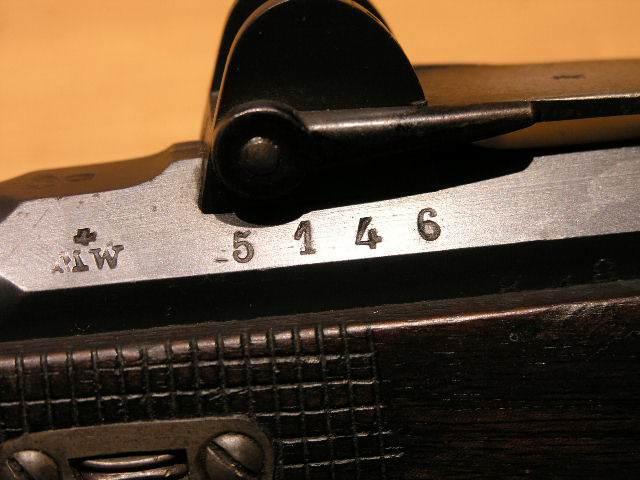

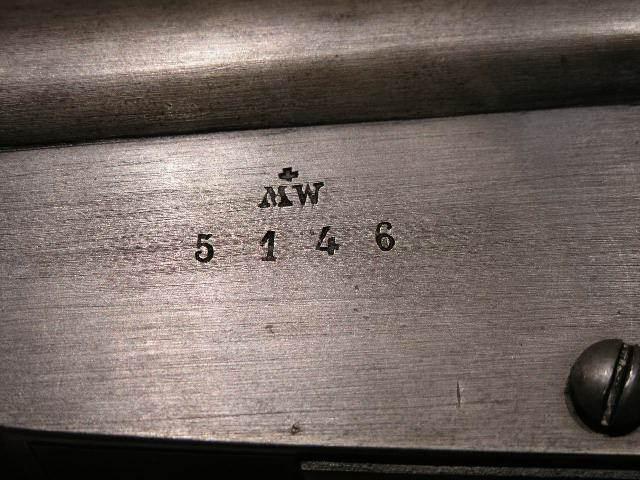

Le marquage M W sur la boîte de culasse évoque la fabrication par les ateliers fédéraux de montage à Berne.

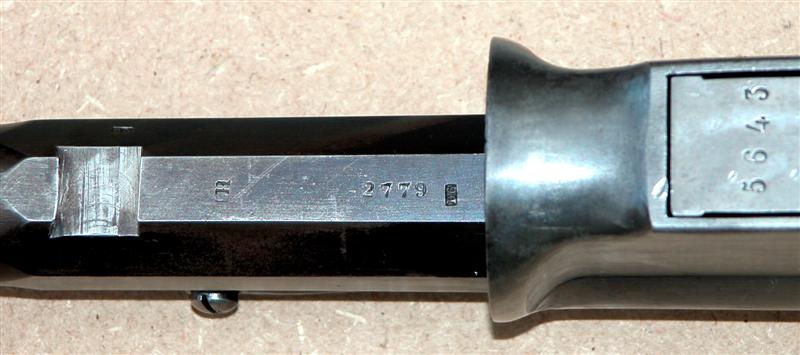

Sur la partie octogonale du canon : Les lettres R B O surmontés de la croix suisse
La lettre R en usage à partir de1867 et utilisée par le Contrôleur Raschein (contrôleur d’arrondissement militaire), la lettre B en usage à partir de 1867, la lettre O en usage a partir de 1863.
Toutes les pièces son poinçonnées de différentes lettres, surmontées de la croix suisse
Remarques
Le canon est maintenu par une capucine (au lieu d’une grenadière et une capucine sur le fusil) et l’embouchoir est maintenu par un ressort à ergot au lieu de la vis traversante sur les premiers modèles.
Deux canaux d’évacuation des gaz sont ménagés au-dessus de la chambre.
L’inventeur de la détente Thury était un contrôleur fédéral d’armes
Par rapport au 1er modèle, la longueur totale est portée de 1240mm à 1260mm
Max.

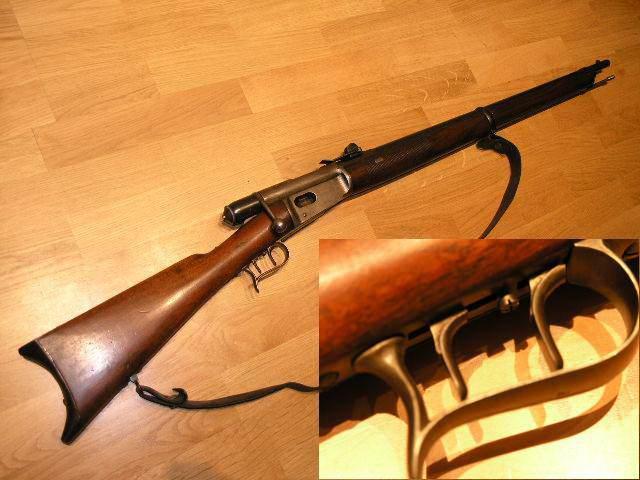

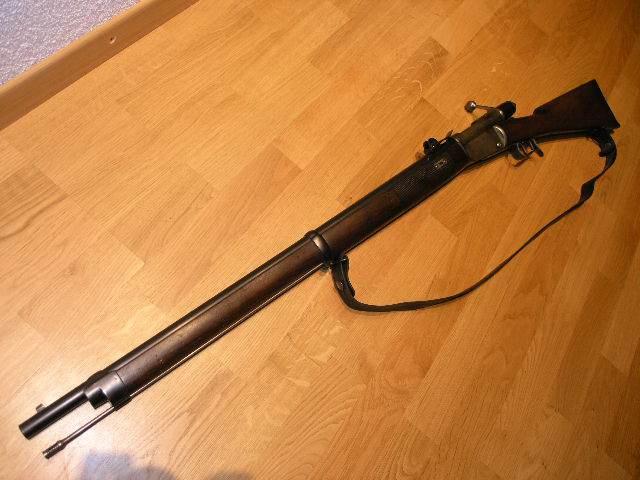

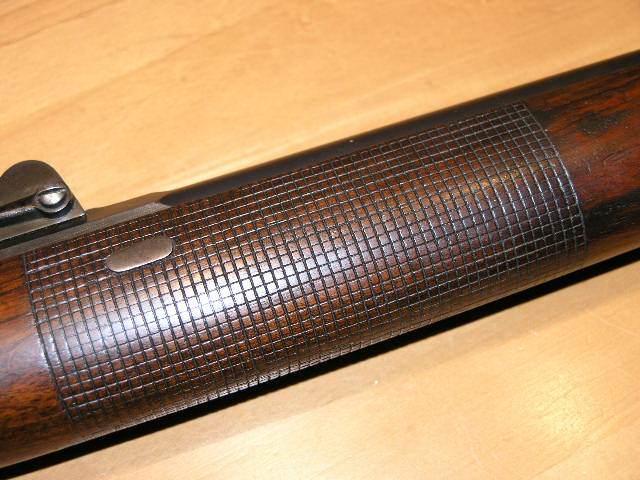

Fusil Vetterli de tireur d’élite M1871.

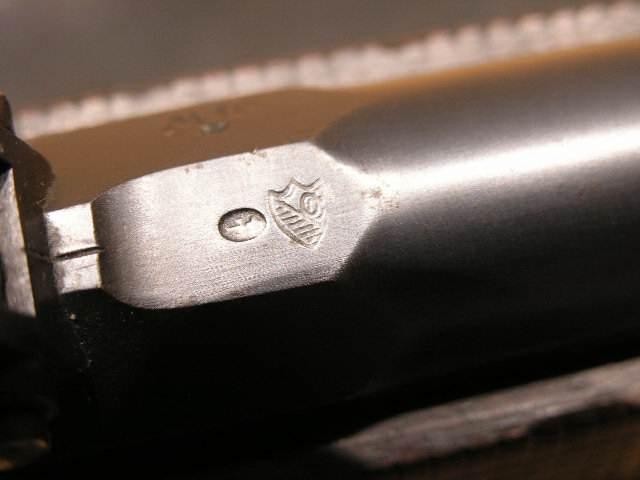

Marques cantonales sur le canon, canton de Vaud.
Calibre : 10,4mm x 38R
Merci à "SWISSDAGGER" pour les photos.
