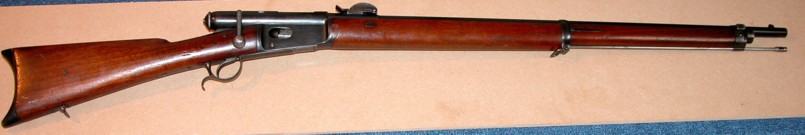

Fusil Vetterli à répétition modèle 1878
Dénomination de l’arme : Fusil à répétition modèle 1878

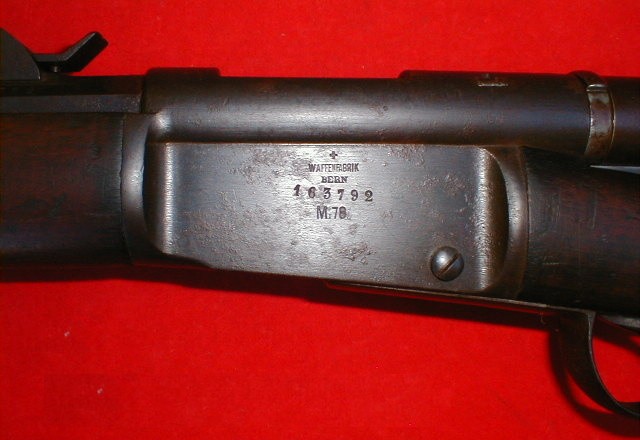

Marquage sur la boîte de culasse : Waffenfabrik Bern (le tout surmonté de la croix suisse)
Numéro de l’arme étudiée 153648.

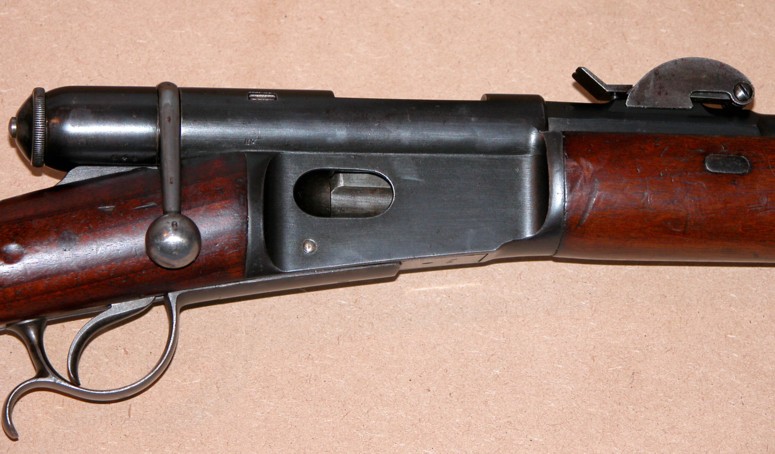

Type de mécanisme : à verrou, armement automatique à la fermeture.
Calibre : 10,4 x 37 R
Système de mise à feu : Double percussion annulaire.
Principe d’utilisation : avec le magasin et en coup par coup.
Cadence de tir : avec le magasin 21min.
Vitesse du projectile 435m/s.
Longueur et poids de l’arme sans accessoires : 1325mm, 4,600Kg.
Longueur du canon : 843mm.
Rayures : 4 à droite au pas de 660mm, largeur de 4,5mm, profondeur 0,225mm.

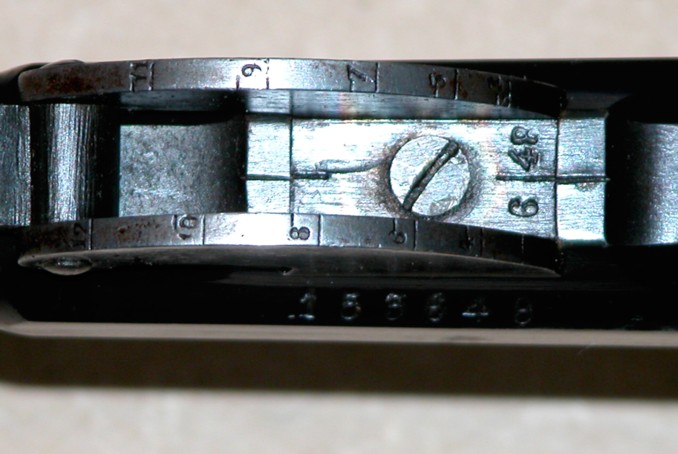

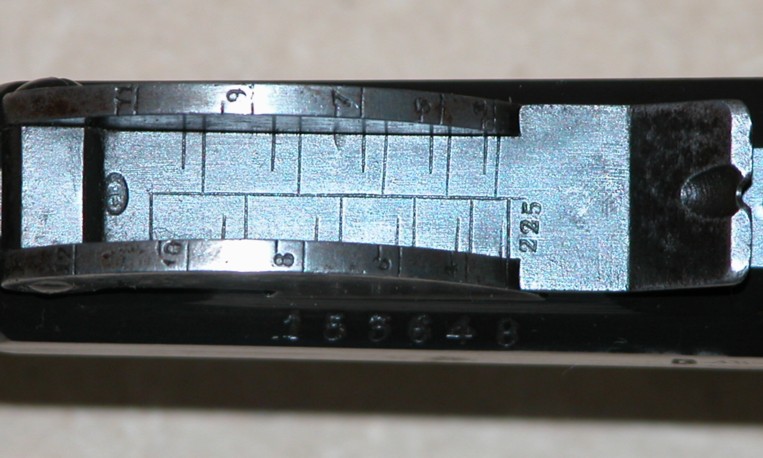

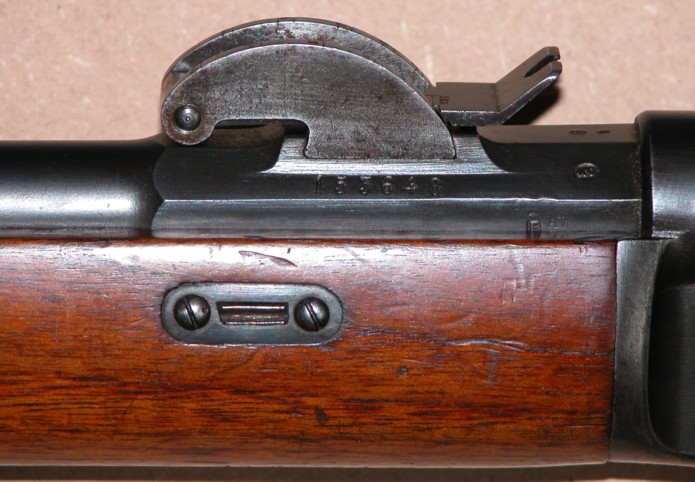

Hausse : A cadran modèle1878 système Schmidt pour le fusil d’infanterie et la carabine à double détente, graduée de 225 à1200m.

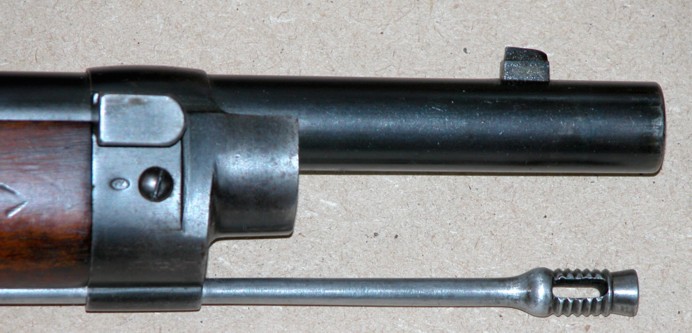

Guidon : fixé à demeure sur le canon.
Magasin : Tubulaire sous le canon.
Capacité : 12 Coups plus 1coup dans l’auget.
Monture : Crosse et fût en noyer.

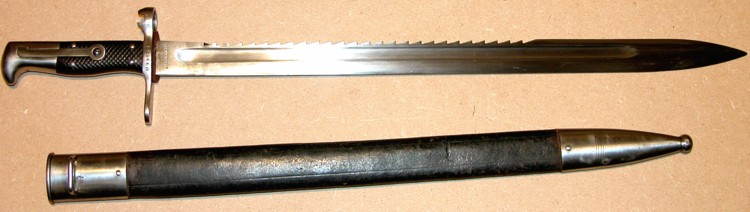

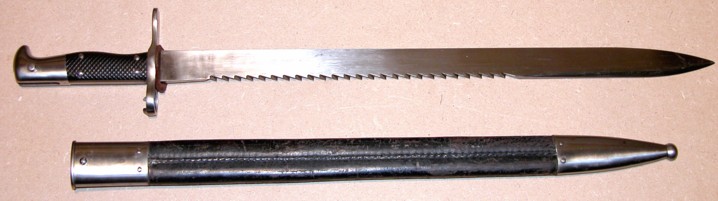

Baïonnette : Sabre-baïonnette à dents de scie, longueur de la lame 480mm largeur 28mm.
Poids 560g au lieu de 300g, longueur totale 600mm.

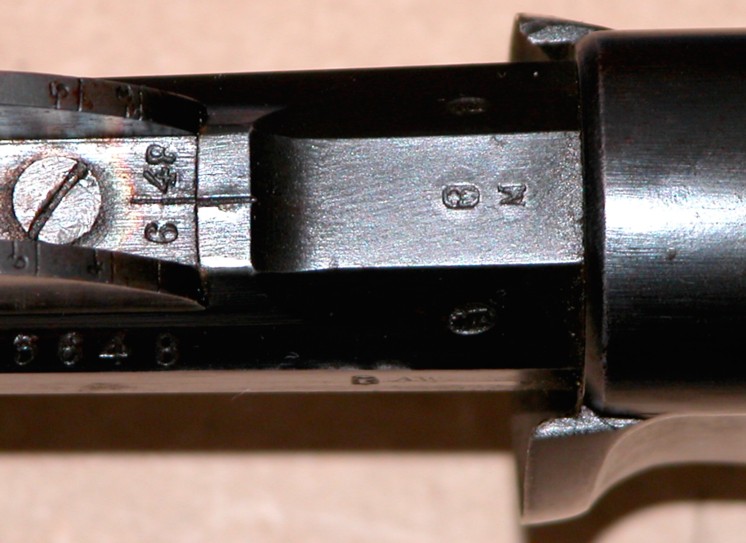

Poinçons de contrôle et d’acceptation.

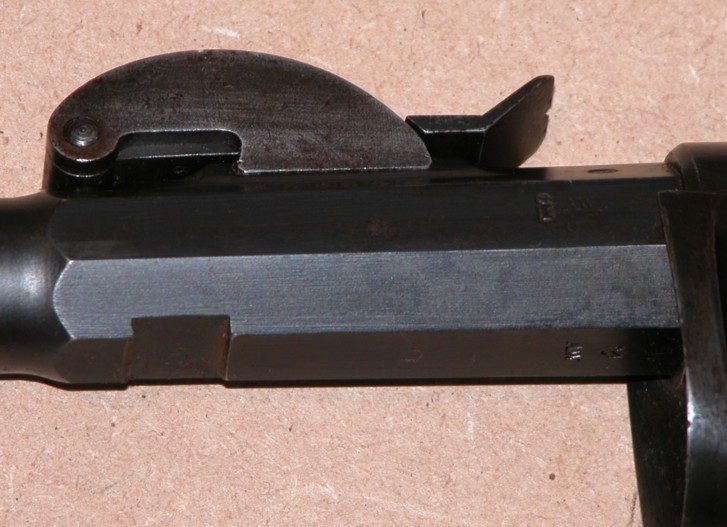

Sur la partie octogonale du canon : Les lettres E, S, W surmontées de la croix suisse
La lettre E en usage à partir de1867 et utilisée par l’inspecteur Ehrsam ou Egger :la lettre S inversée en usage à partir de 1869 et utilisée par le Contrôleur Schmidt, la lettre W en usage a partir de 1867 et utilisée par le contrôleur Werdmüller
Toutes les pièces sont poinçonnées de différentes lettres et surmontées de la croix suisse en guise d’acceptation.
Les perfectionnements apportés à l’arme en 1878 sont :

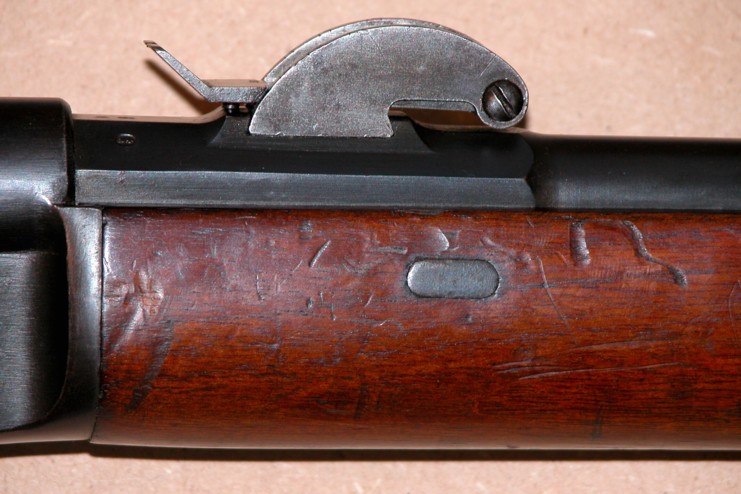

La hausse nouveau modèle (système Schmidt). Elle diffère de l’ancienne par les joues du pied de hausse prolongées en avant de 27mm de manière à éloigner de l’œil le cran de mire.
La feuille est enchâssée presque complètement dans le pied et se trouve ainsi mieux protégée contre les chocs extérieurs.
Les traits correspondants aux distances se trouvant plus éloignés les uns des autres, on a pu graduer la hausse de 50 en 50 mètres, tandis que l’ancienne ne portait que les centaines de mètres. On a supprimé les deux ressorts de la feuille, par suite de l’élasticité des joues. La hausse est graduée jusqu’à 1200m. La forme du guidon est identique à celle du guidon de la carabine à double détente. L’encastrement pour le pied de hausse a été élargi et ses bourrelets renforcés, augmentant ainsi la solidité de la fixation de la hausse.
Les canaux d’évacuation des gaz de la culasse sont supprimés.
La bande supérieure a été renforcée à sa naissance. Les angles intérieurs du passage de l’auget ont été arrondis.
A l’appareil de détente, l’embase de la gâchette a été arrondie pour diminuer le frottement du ressort de gâchette et pour éviter que la pièce ne se fende à la trempe.
Le doigt de la détente a été prolongé en arrière pour rendre le départ plus facile. La sous-garde porte un crochet dont la forme permet d’épauler l’arme plus facilement.
A la culasse mobile, le percuteur à deux pointes a été renforcé à la base.
Pour la fixation du fût au canon la capucine a été supprimée et la grenadière déplacée vers le bas. Le quadrillage a été supprimé. La crosse est allongée de 12 mm pour correspondre à l’allongement de la détente. Une cheville en bois a été placée dans la crosse pour éviter les fentes.

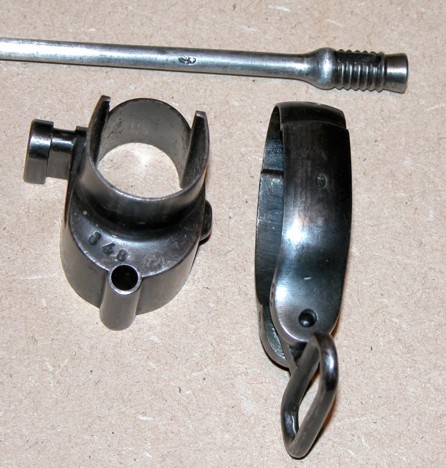

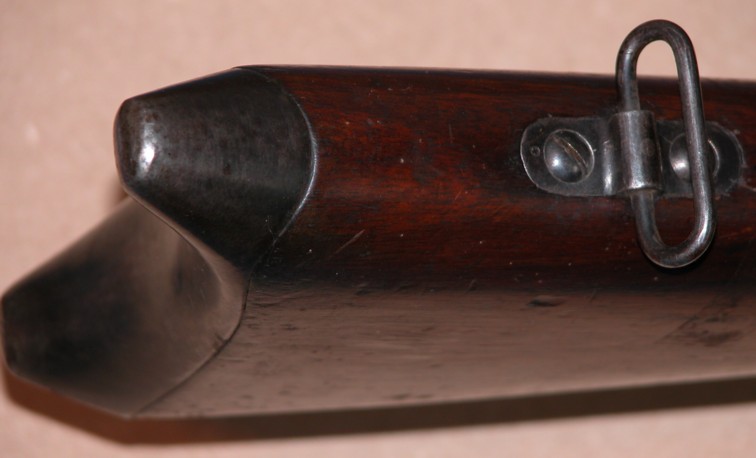

L’embouchoir est muni d’un tenon pour le sabre-baïonnette et le ressort de l’embouchoir supprimé et remplacé par une vis. La plaque de couche est fortement cintrée et ressemble à celle de la carabine à double Détente.
Remarques :
À partir de la culasse, le canon est octogonal sur une longueur de 80 mm, (au lieu de 75 pour le modèle 1869modifié 1871).
À partir du numéro 165 601, la hausse est du modèle 1881
Max.
Waffenfabrik Bern

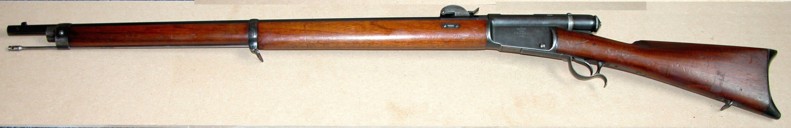

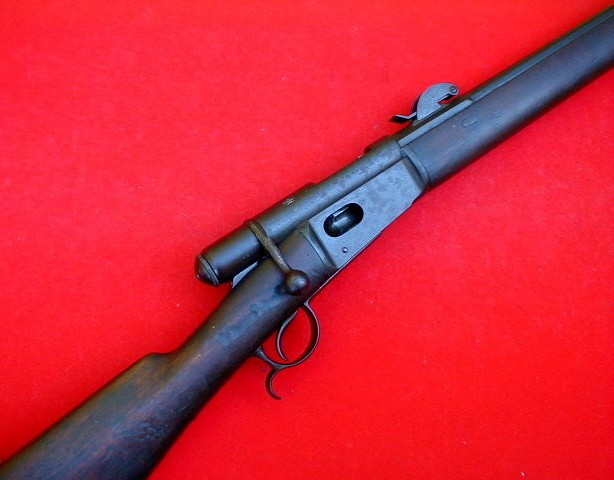

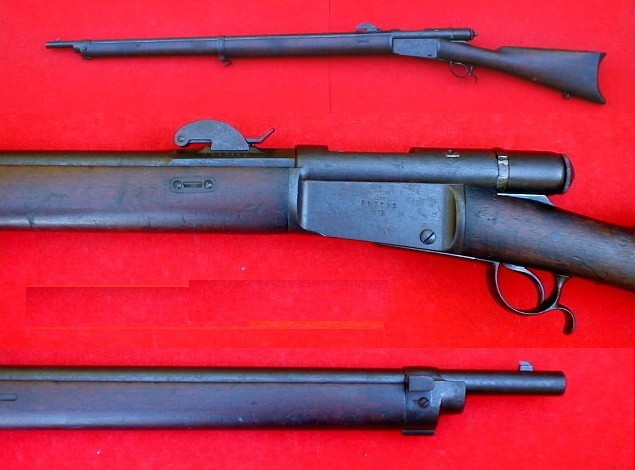

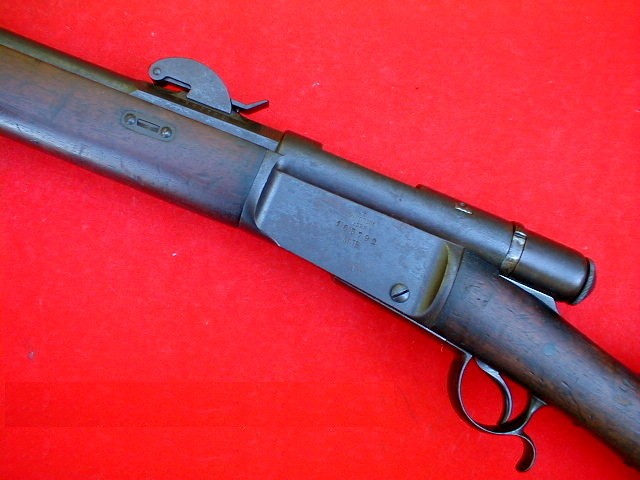

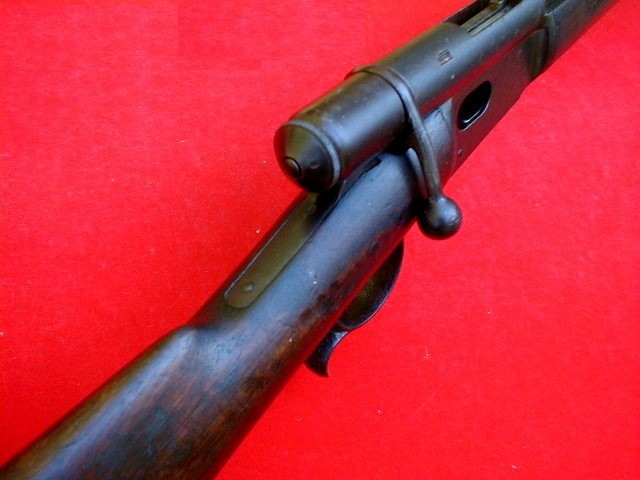

Fusil d’infanterie Suisse Vetterli M.1878.

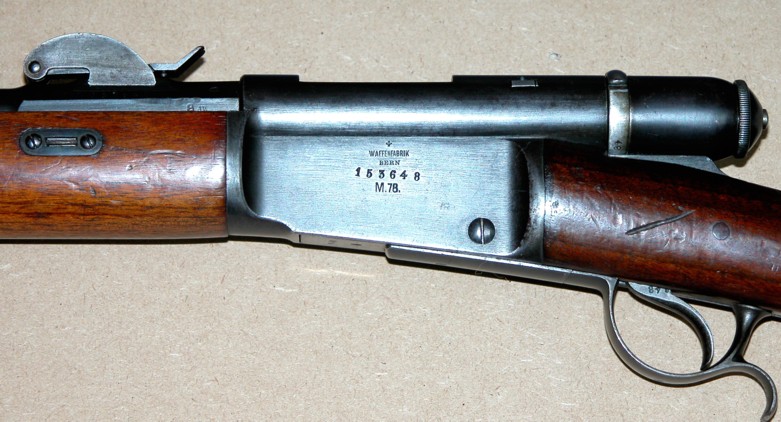

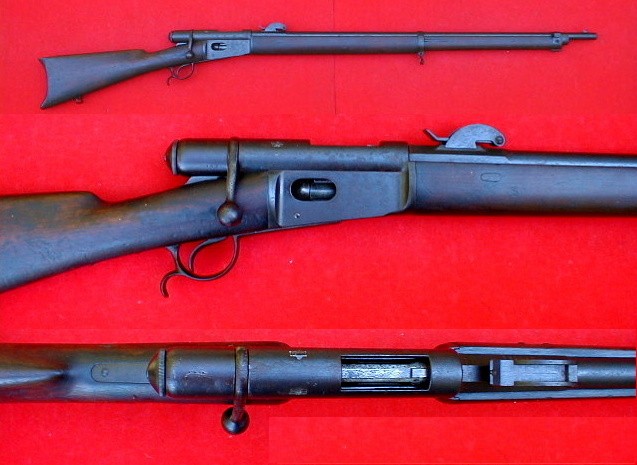

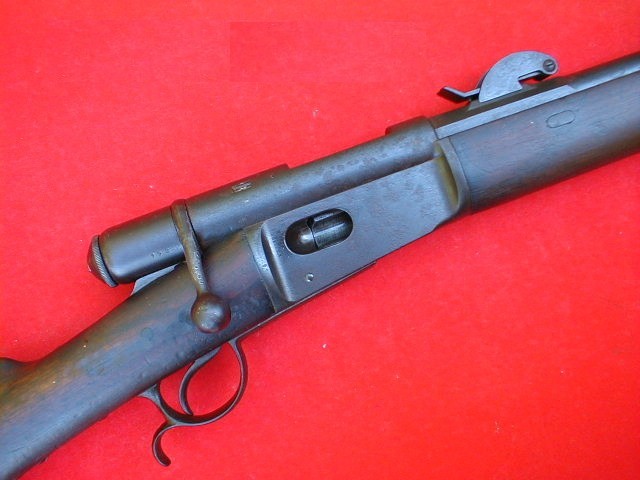

Cette arme a été fabriquée par “Waffenfabrik Bern”, comme indiqué du côte gauche de la platine. Ce fusil militaire a un magasin tubulaire de grande capacité sous le canon (12+1). La crois suisse est estampée juste à côté de la marque du fabricant. Le côté droit porte une croix suisse et "M". La même marque se trouve du côté droit du bois de crosse. L’avant du canon possède une attache de baïonnette, la visée est réglable de 225 à 1200m.
