DIFFERENCE ENTRE LE FM 24 ET LE FM 24 MODELE 29
ET ENTRE LE FM 24 MODELE 29 NON RENFORCE ET LE FM 24/29 RENFORCE
1/L'adoption d'une autre munition de 7,5m/m plus courte au niveau de l'étui et les problèmes relatif au FM 24, n'ont pas été solutionnée avec le modèle 29, mais seulement entre mars 1931 et janvier 1932, après une suite d'essais ayant pour but de déterminer les modifications a envisager.
A/Boite de culasse à parois plus épaisses avec fond renforcé monté avec des tenons a queue d'aronde.
B/Nouveau canon du type « D » à chanfrein réduit.

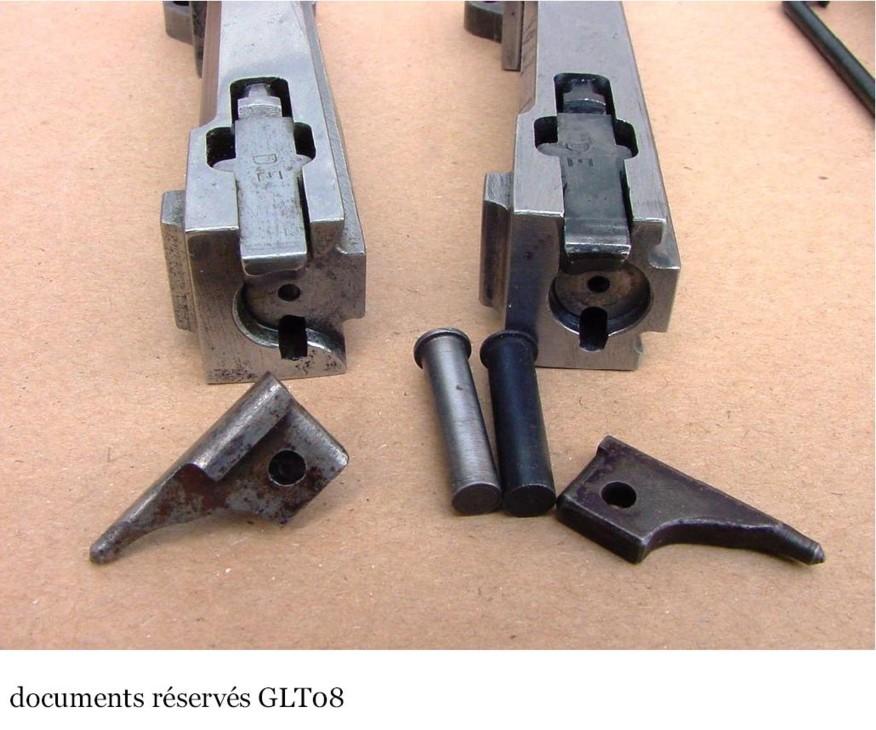

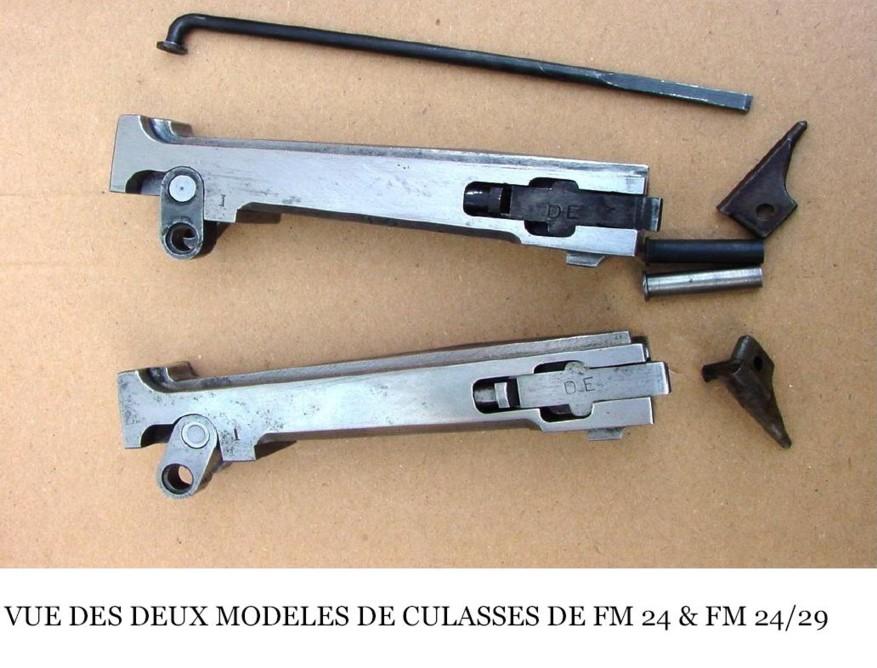

C/Culasse mobile, remplacement de celle-ci par une culasse à cuvette fermée, l'ancienne Mle. 24, à une cuvette ouverte (tributaire de la longueur de la cartouche de 7,5 Mle. 24 (plus longue de 4m/m), cette modification avance le becquet d'introduction de la nouvelle cartouche (7,5 Mle. 1929) ou 7,5 x 54 M.A.S. à balle Mle. 1924.
D/Nouvel éjecteur plus long (marqué M29) + 1,5m/m
E/Extracteur renforce (D.E.)
F/Piston-moteur caractérisé par un tenon porte percuteur plus fin, dans sa partie supérieure et par la suppression des épaulements du percuteur.
G/Tige guide du ressort récupérateur à paroi plus épaisse.
H/Cylindre à gaz à fenêtre et renforcé sur sa partie avant (prise de gaz) sur une longueur de 78m/m.
I/Série de FM 24 ET FM 24 M 29 concernés par les modifications
–Les fusils-mitrailleurs type 24/29 de la série C sont considérés comme renforcés (sortie de fabrication)
– les armes de série B dont le numéro de série est supérieur à 93.963.
– de la série B dont le numéro est inférieur à 93 963, mais dont le matricule est suivi d'un F.
– Les fusils mitrailleurs de type 24 modifiés 29 de la série A, dont le matricule et suivi d'un F.
– Les transformations commenceront en mars 1931 et en décembre 1935 il restera encore des armes à transformer, les services de l'armement feront ralentir les transformations des modèles 1924, aux vues du grands nombre de cartouches en stock, restant à consommer.
– La fabrication du modèle 1924 – numéro de série jusque 45 530.
– le modèle 1924/29 pour la quantité de 53 769 armes.
– après 1944 il sera encore fabrique jusqu'en 1959 – 53.613 armes soit un total de 187.412 exemplaires de FM 24 & FM 24/29
