Rifle made by Eugene Lefaucheux
According to the patent 112 695 of 4 May 1876.

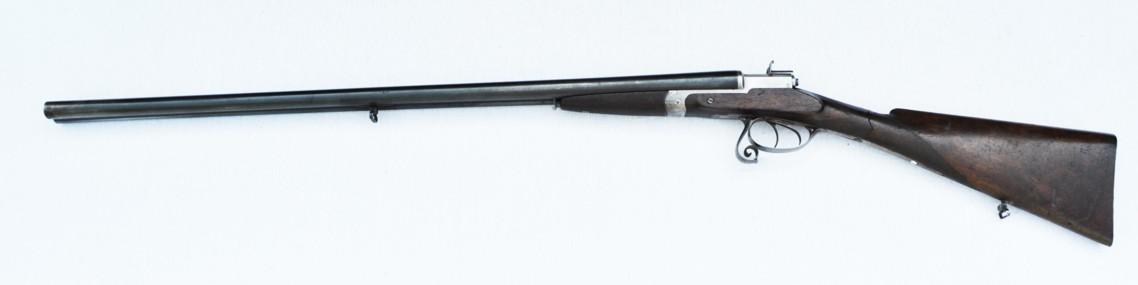

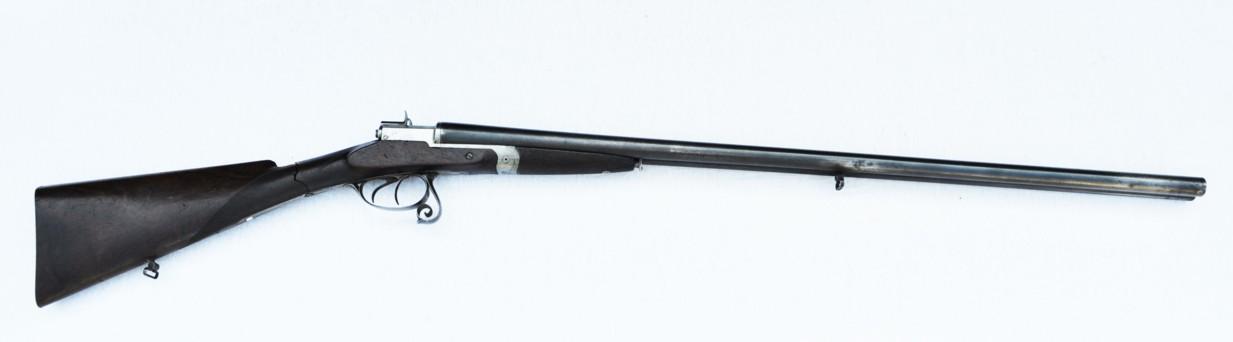

Horizontal center fire rifle, gauge 16, according to the patent 112 695 of May 4, 1876.
In this patent, several alternatives were proposed.
The rifle that concerns us here is the one described in Plate 1:

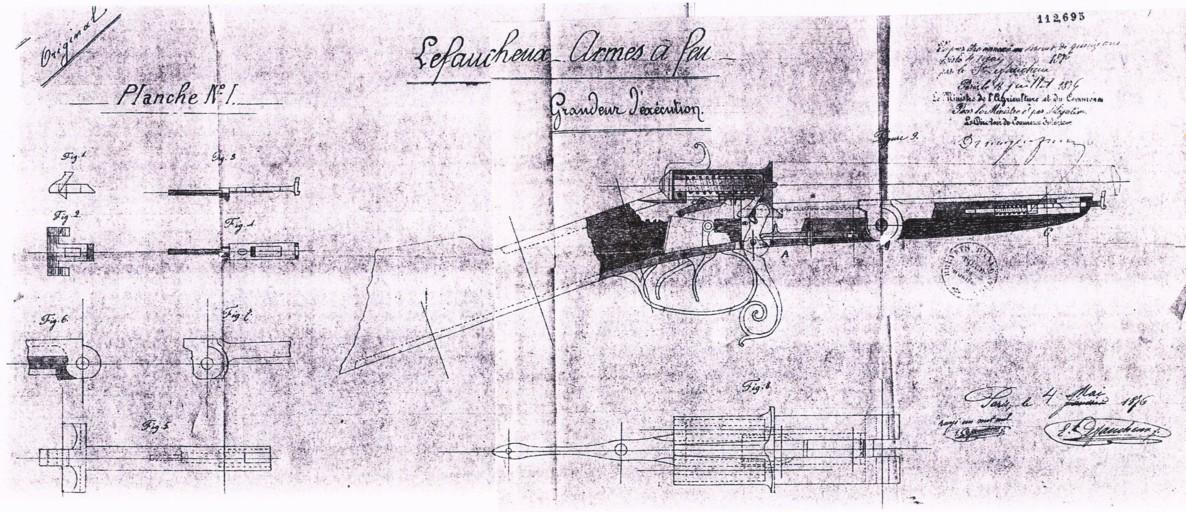

Planche 1 : (french patent)
1° Se servir du verrou qui fait fermeture de la bascule, comme levier pour armer ou mettre seulement au cran de sûreté, d’une manière automatique et sans mouvement spécial, les chiens percuteurs.
2° Limiter le basculage du canon au moyen d’une simple goupille qui traverse d’une part la culasse et de l’autre, une entaille du devant de bascule, résultat industriel considérable en raison de sa simplicité et de son prix de revient et d’autant plus important qu’il s’applique à tous les fusils à bascule.
3° Fixer par son extrémité le devant de bascule au canon, au moyen d’un verrou fonctionnant par un ressort à boudin.
4° Se servir du levier formant clef de bascule, pour faire fonctionner une pièce qui arme les percuteurs en ouvrant le fusil et aussi s’en servir pour assurer la mise en place rigoureuse du verrou armeur, en le poussant par l’arrière, au moyen d’un ergot levier.
Les figures 1 et 2 montrent dans deux vues distinctes le verrou-armeur.
Les figures 3 et 4 représentent dans deux vues distinctes, le verrou du devant de bascule.
La figure 5 montre le devant de bascule.
Les figures 6 et 7 représentent les charnières mâle et femelle de la bascule.
La charnière femelle (culasse Fig. 6), porte la goupille qui limite le basculage.
Dans la charnière mâle (devant de bascule Fig. 7), l’entaille qui existe représente la course du basculage du canon et forme arrêt par sa butée sur la goupille.
La figure 8 représente en plan la bascule-culasse du fusil.
La figure 9 représente l’ensemble du fusil avec ses divers organes : en « A », l’ensemble du fonctionnement du verrou-armeur (en « a », on voit la disposition du levier avec son ergot) .
En « B », l’ensemble du fonctionnement de la bascule et de son arrêt.
En « C », l’ensemble du devant de la bascule fixé aux canons.
N.B. Dans cette figure, les canons avec leurs tétons ont été indiqués en encre rouge.
Specifications:
Total weight of the rifle: 2850 grams
Weight of the barrels: 1345 grams
Weight of the butt: 1505 grams
Total length of the weapon: 1160 mm
Length of the barrels: 755 mm
Distance first trigger-butt cap: 360 mm
Distance butt spout – butt cap: 245 mm

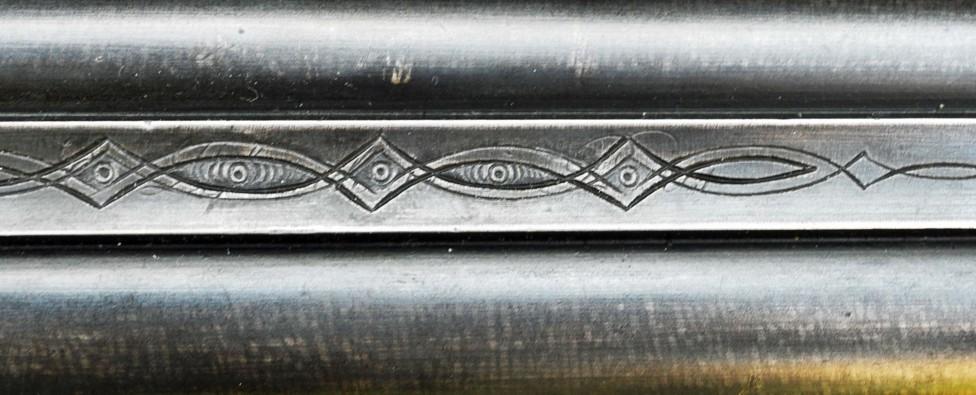

Smooth barrels juxtaposed bronzed damask.

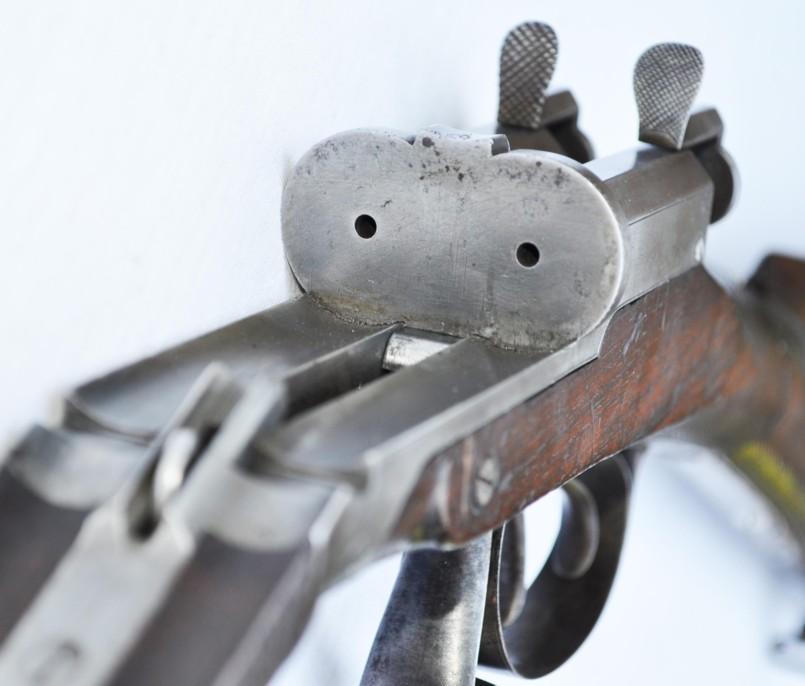

Breech block of steel and articulate front.

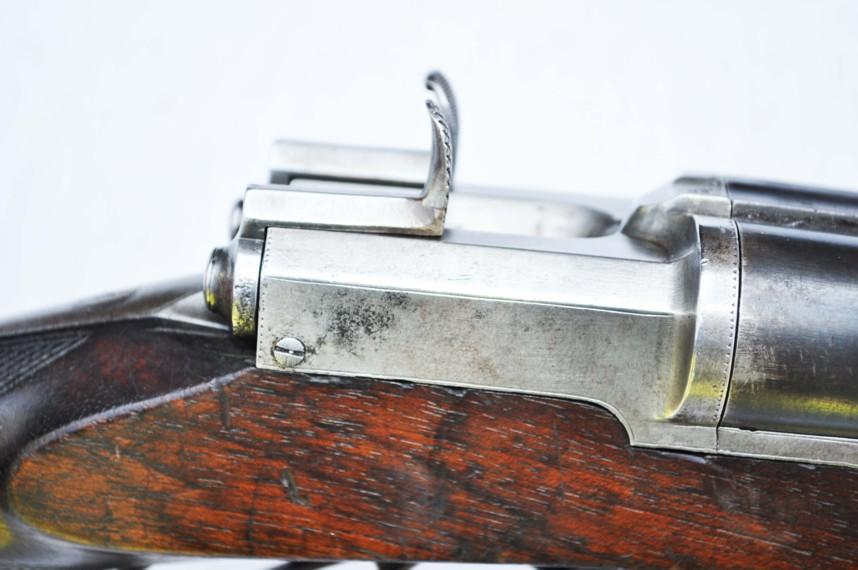

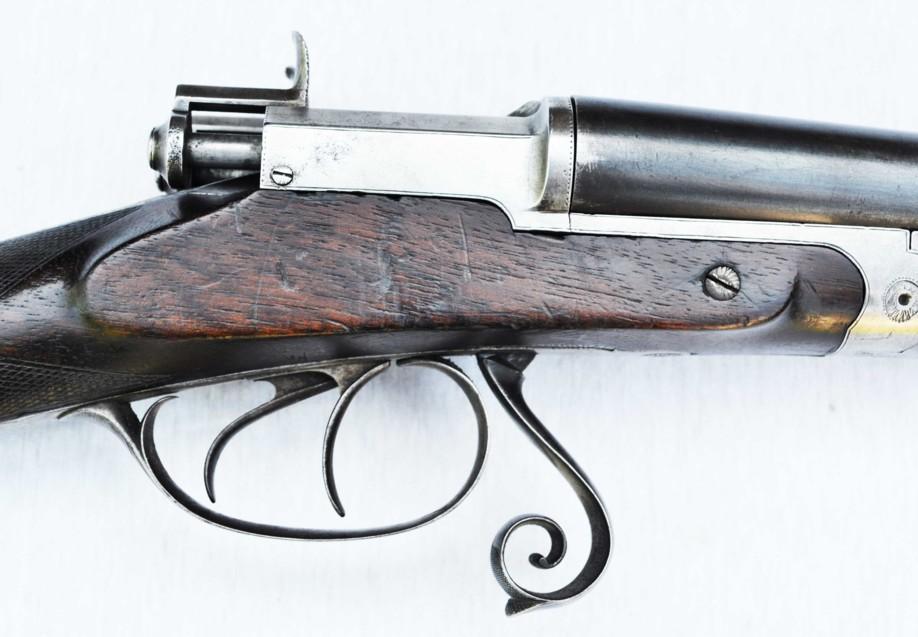

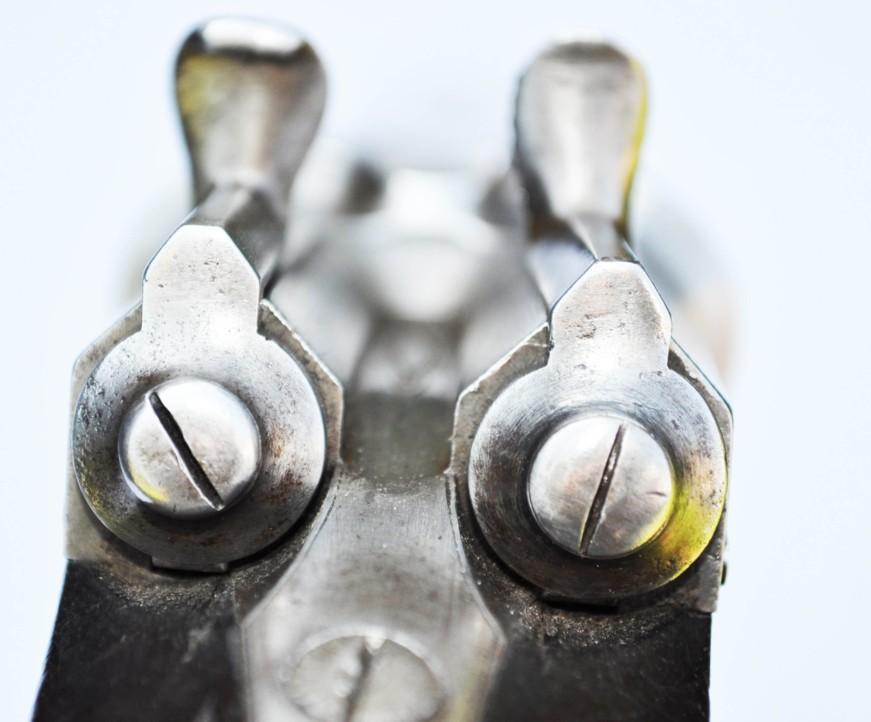

The scroll key to the front of the bridge allows, by pushing it forward, to switch the guns and arm automatically the hammers.

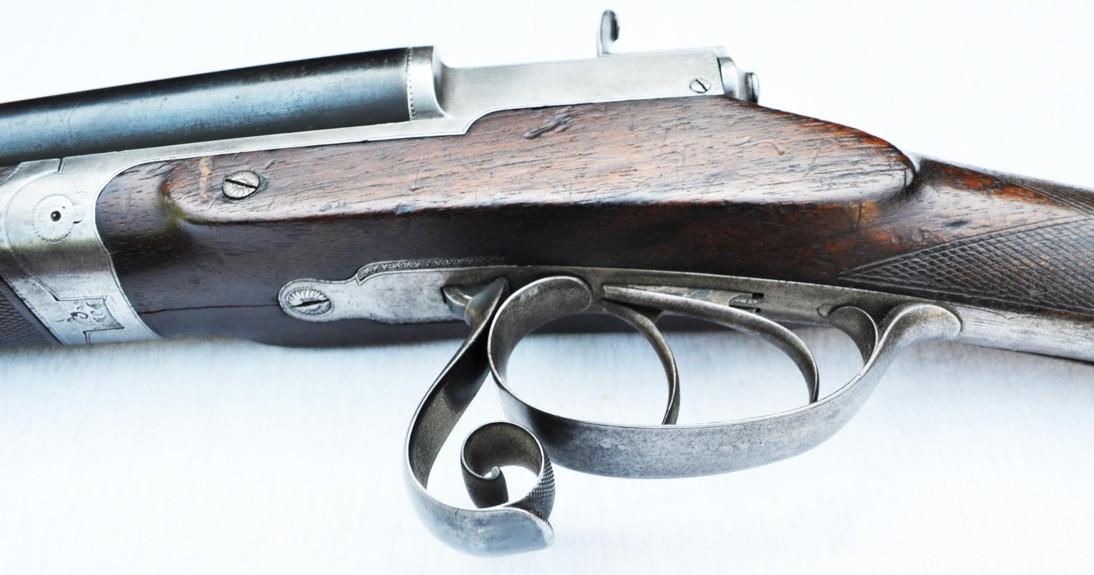

"British" style butt and the front frame out of walnut.
Punches and markings:

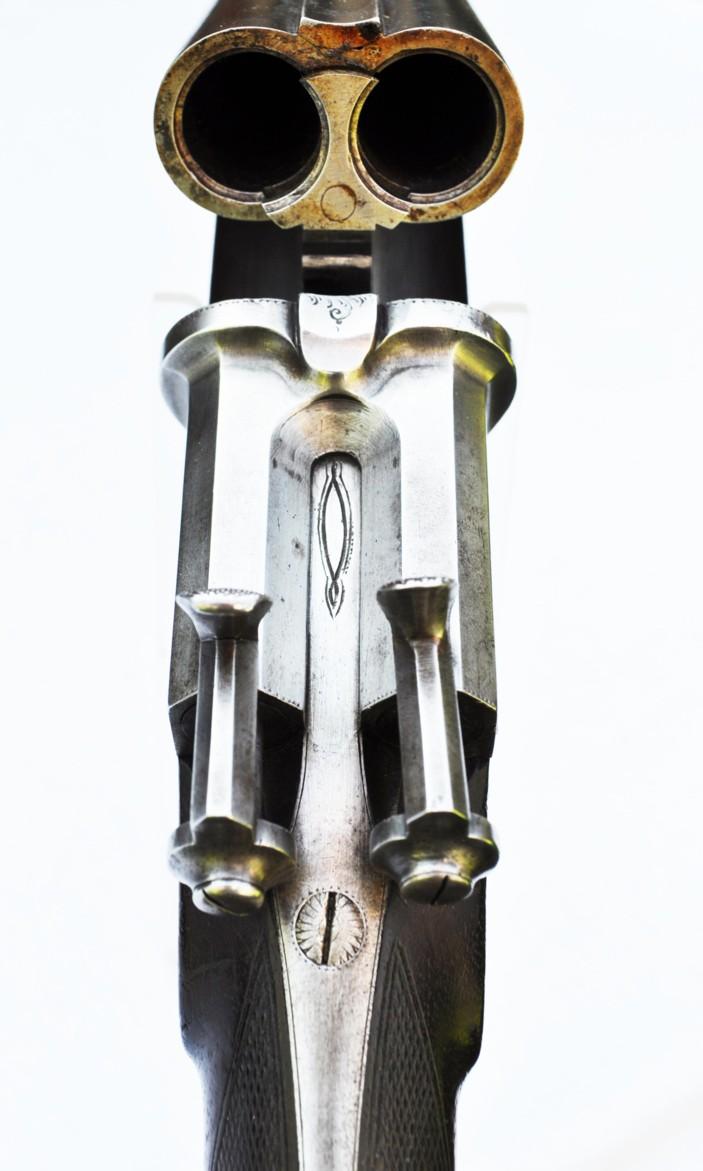

Parts of the markings on the top of the gun were "disguised" for unknown reasons.

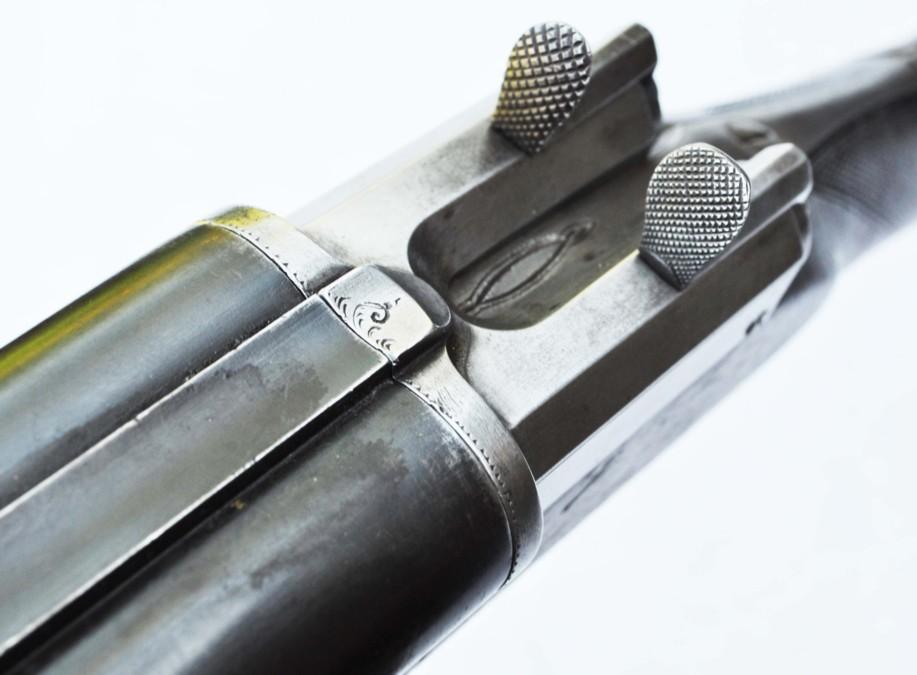

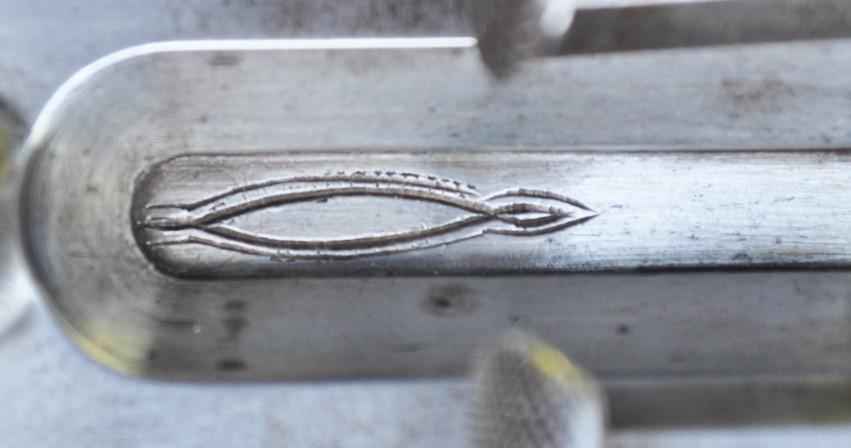

Under the engravings, between the hammers and on the tape between the 2 barrels can be guessed in an oval and in read-online:
"E. Lefaucheux à Paris"
Eugene Lefaucheux used this
oval marking after he moved to the rue Notre Dame des Victoires 32 in 1875.
On the underside of the barrels:

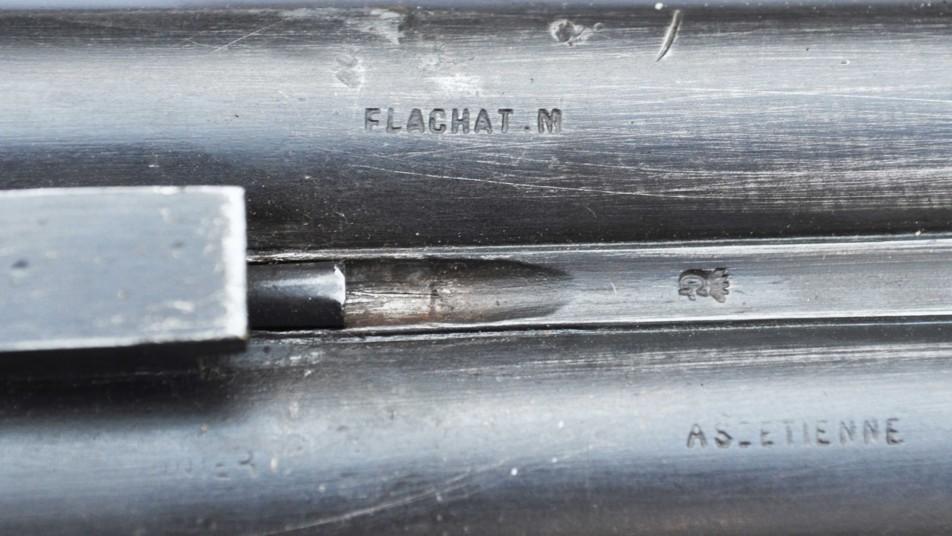

"Flachat M canonnier à St Etienne"
Several Flachat are attested as « barrel maker » in the mid-nineteenth century.
This punch is visible on the « Table of the proof-print of the brand of the « barrel-makers and gun manufacturers» authorized to experience at the «Banc d’épreuve» of Saint-Etienne, after 1856.
A "G" crowned, probably a punch of the controller
The punch of the « Banc d’épreuve » of Saint Etienne in use from 1869 to 1879.
Allowing us to date the rifle: between May 1876 and Décembre1878.

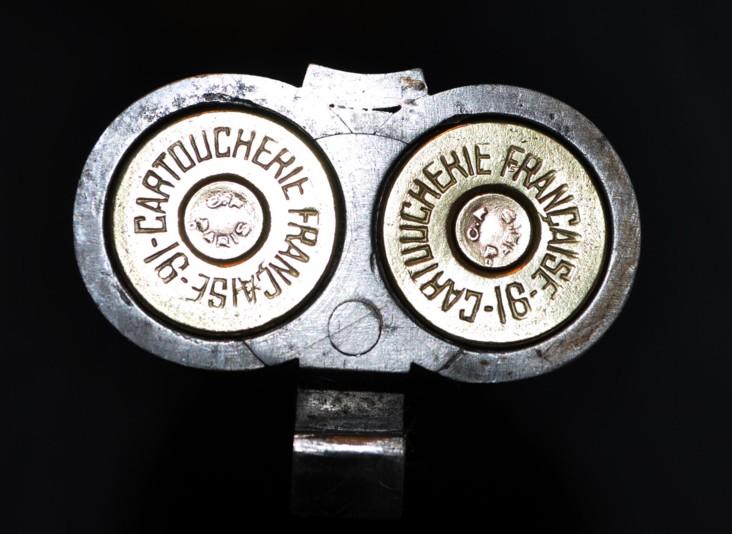

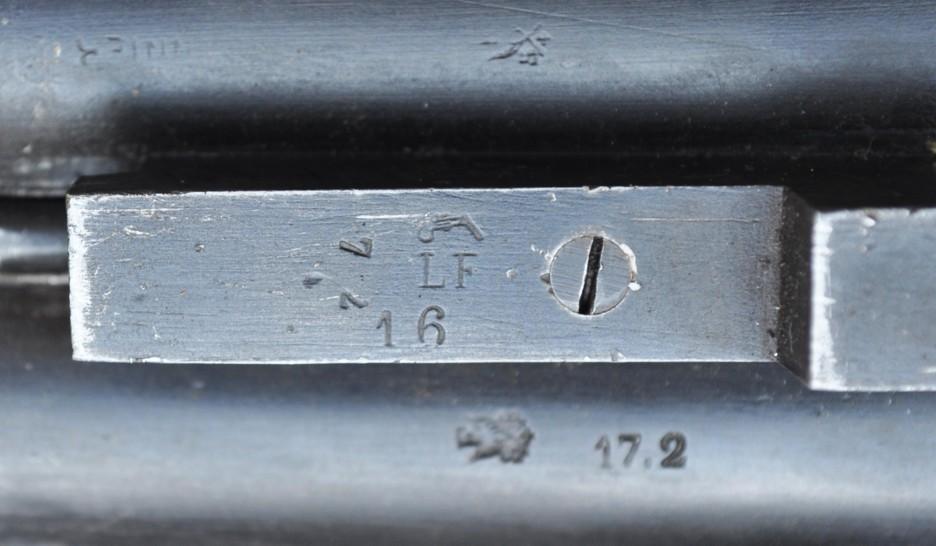

"17.2" This corresponds to 16 gauge.
"72" Probably the abstract assembly number is found on all parts.
"LF 16" surmounted by a broken pistol, this is the mark proof of Eugene Lefaucheux.

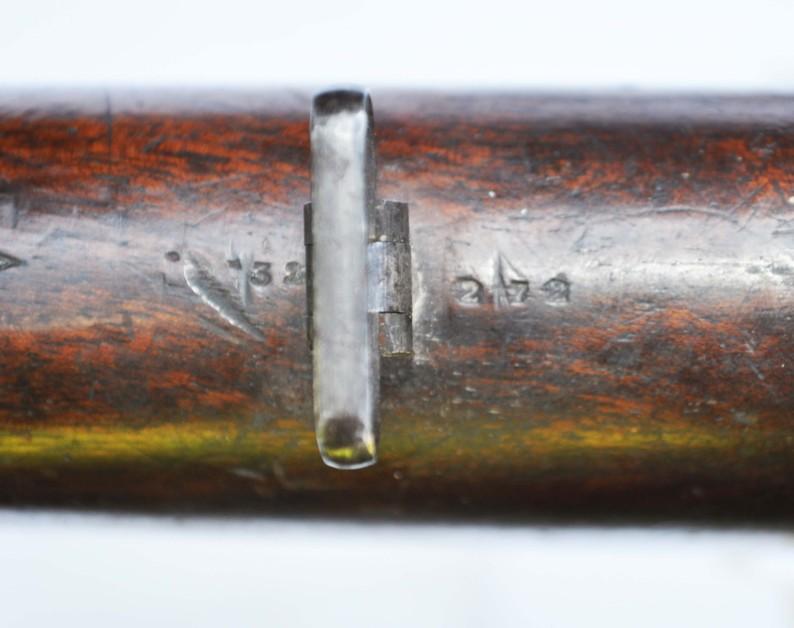

On the bottom of the butt, the general assembly number: 32-272.
© Lefaucheux mei 2012
