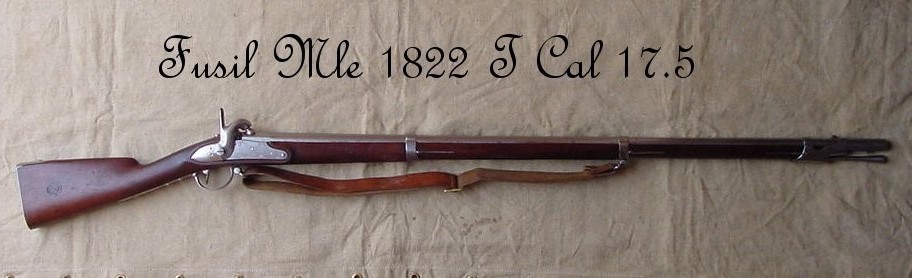

Modèle 1822 Transformé.

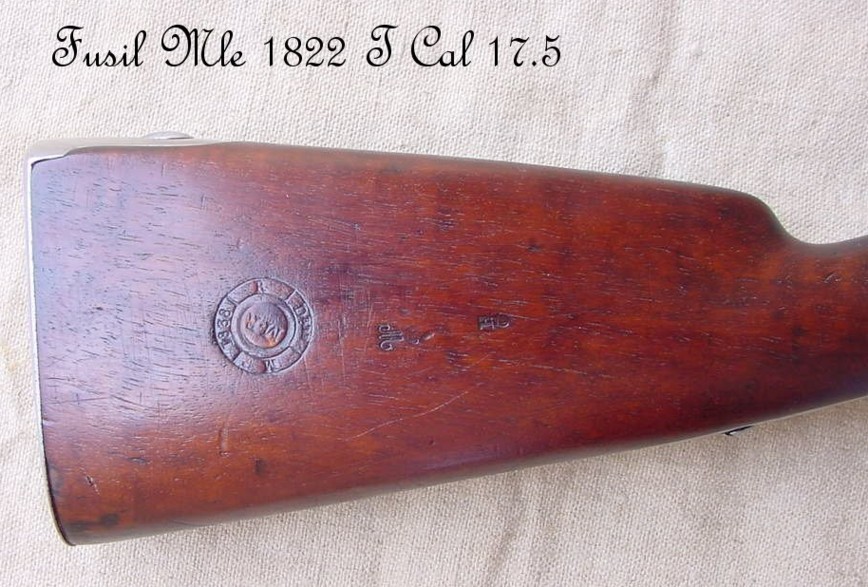

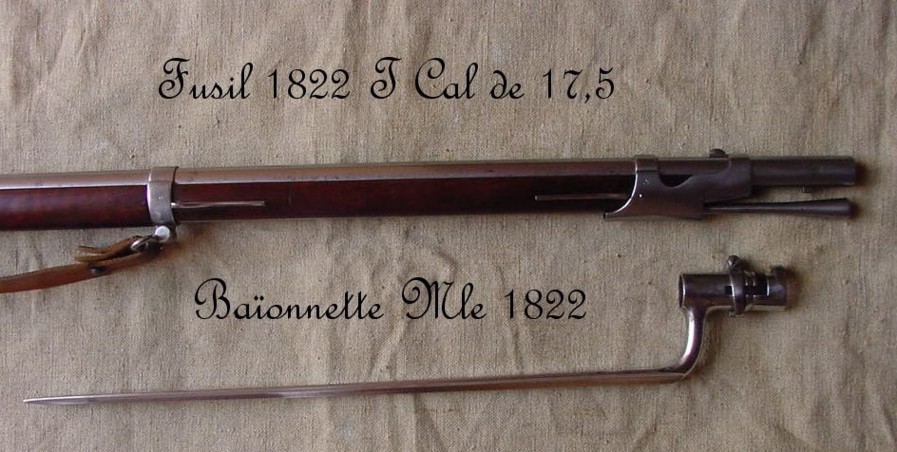

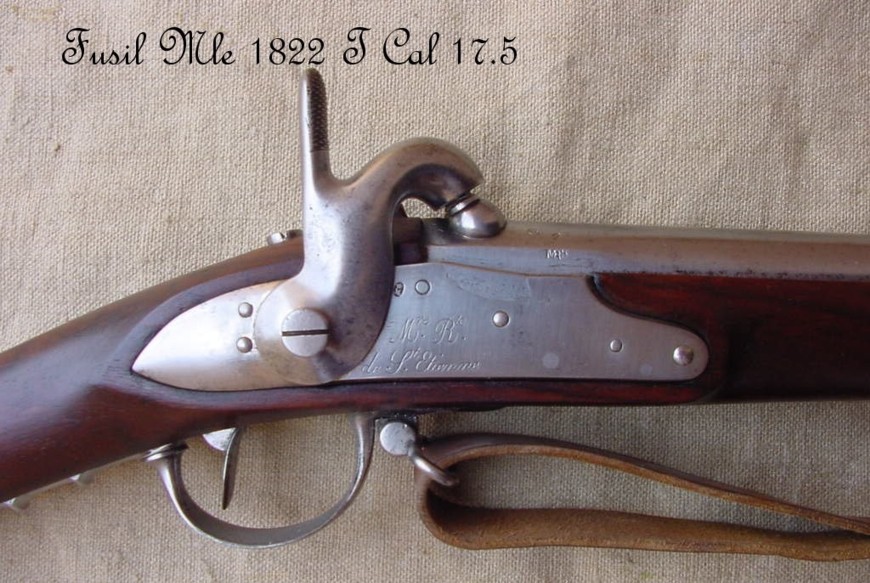

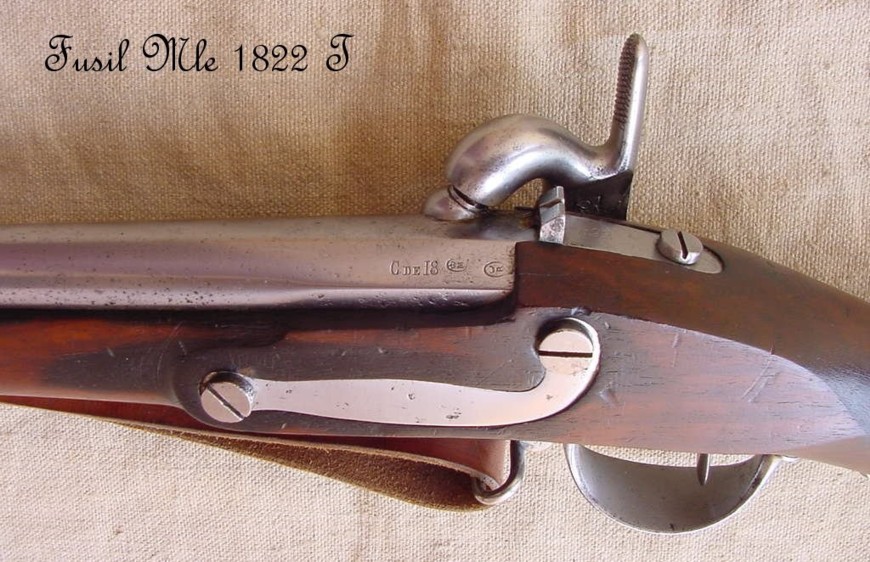

- Le deuxième système de transformation, adopté en 1841, ne change pas les dimensions extérieures du canon. Calibre de réception, 18 mil. ; de rebut en manufacture, 18 mil,4; de rebut en service, 18 mil,5. Ancienne lumière, bouchée avec un grain en fer; grain en acier, vissé dans le tonnerre, à masselotte sphérique, en retraite sur le pan latéral droit. Guidon (fer), remis sur le canon. Hausse fixée à queue d'aronde sur la queue de culasse; cran de mire en embrasure. Platine modèle 1822 transformée à percussion. Comprend 12 pièces: le corps, le chien, la noix (3 crans), la bride de noix, la gâchette, le grand ressort, le ressort de gâchette et à vis. La transformation consiste à boucher les trous des vis de la batterie, de son ressort et du pivot; fixer la pièce de bassinet avec la vis de bassinet, remplacer le chien à silex par un chien à percussion; faire un cran de sûreté à la noix. Monture. Oreilles et arêtes saillantes, arrondies à hauteur de la tranche du tonnerre. Bois dégagé sous l'embouchoir, pour que cette pièce puisse passer sur le nouveau guidon.
