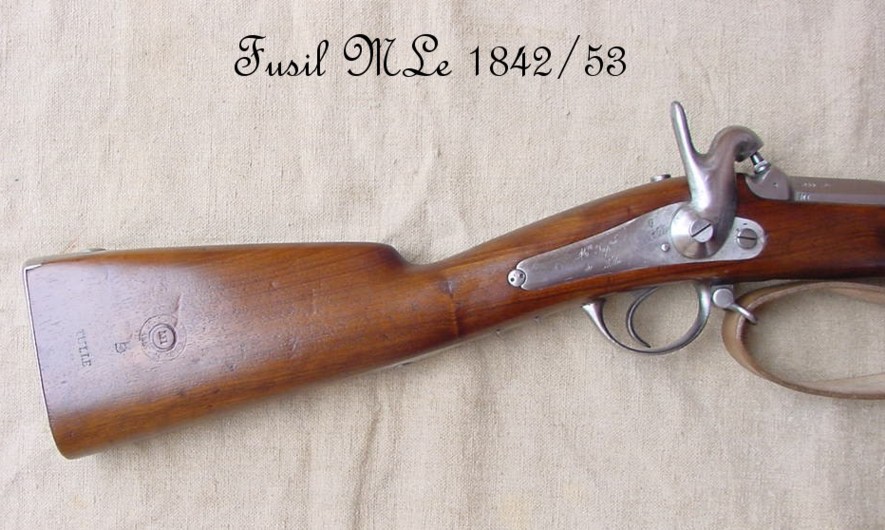

Fusil modèle 1853

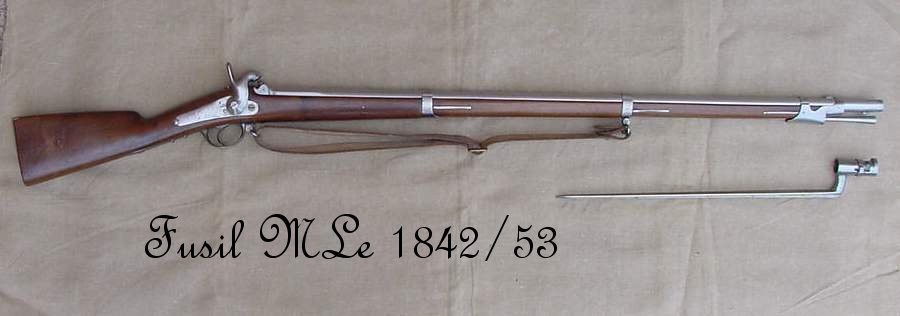

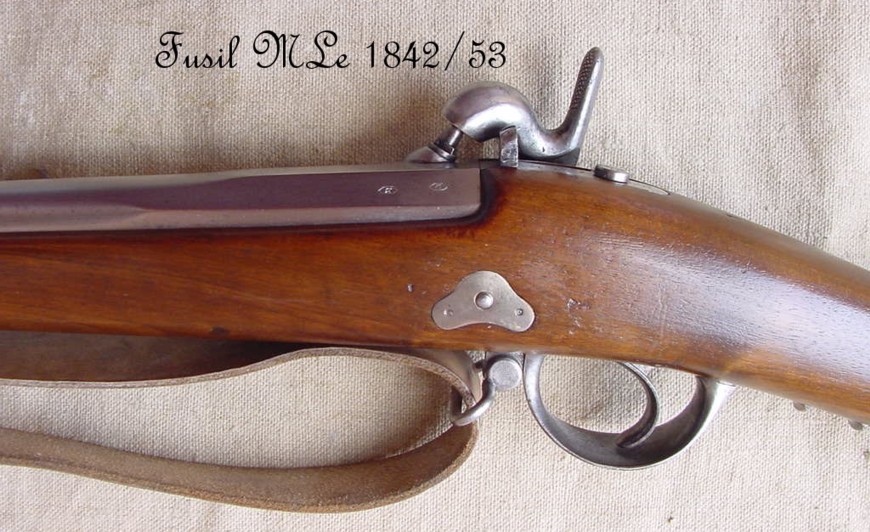

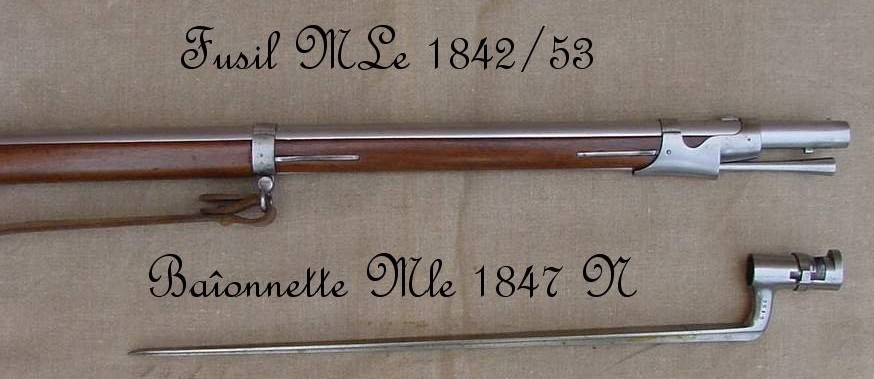

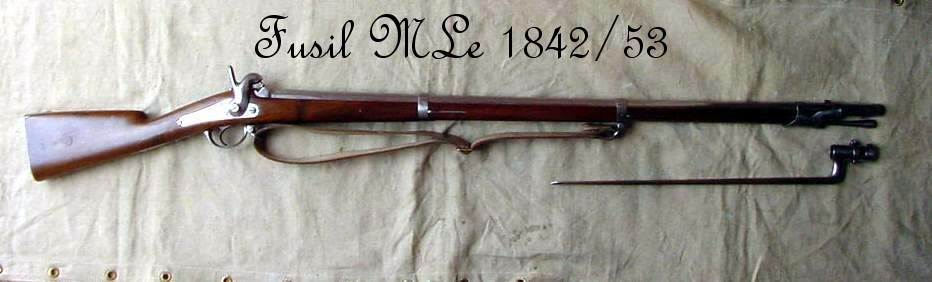

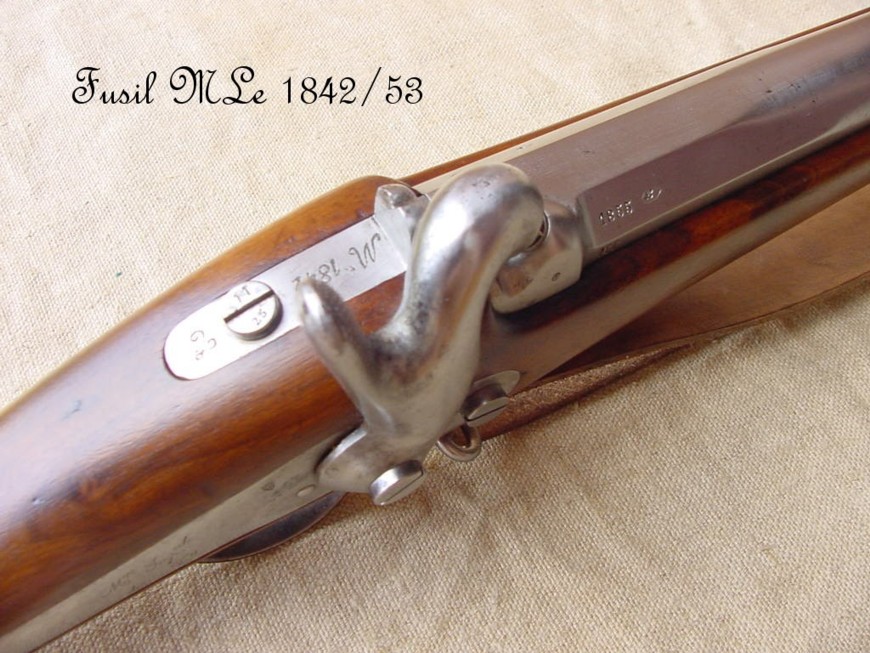

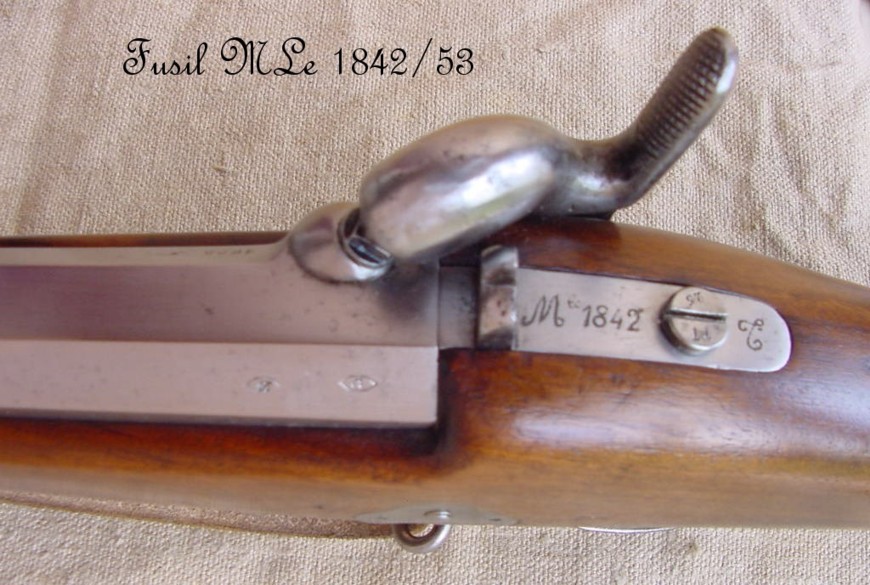

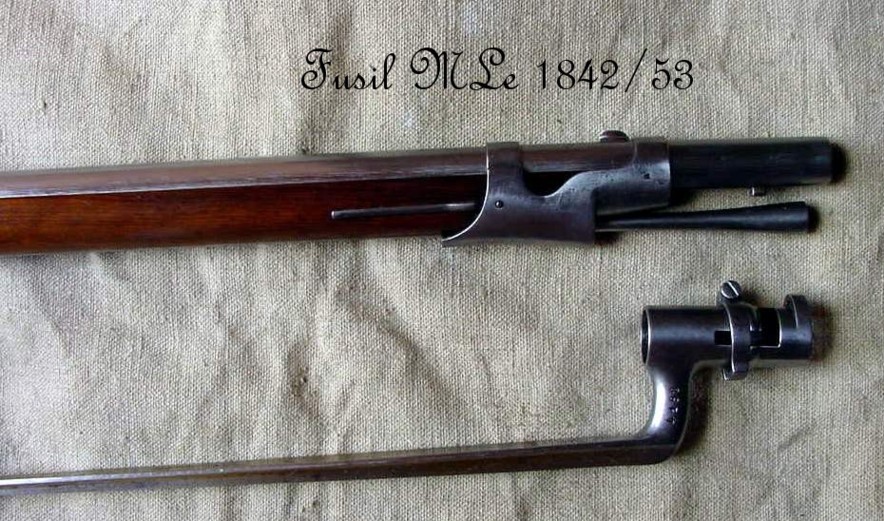

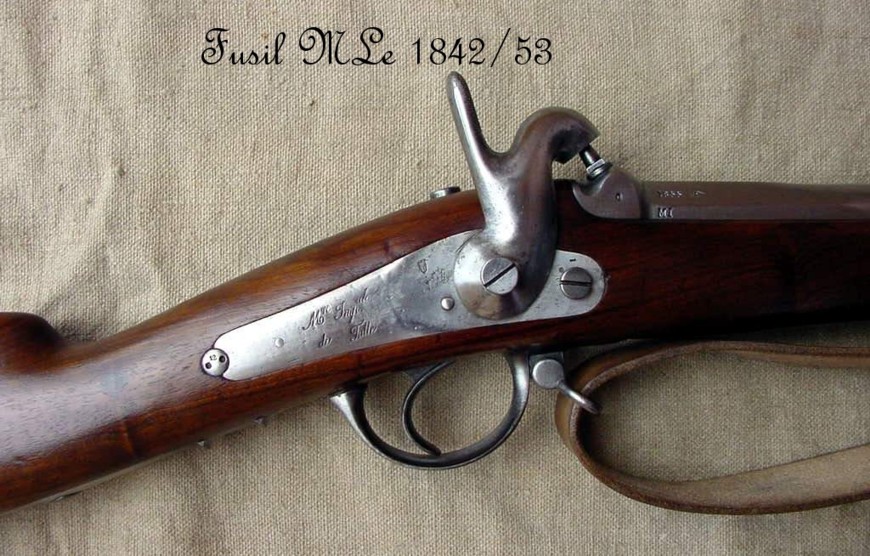

Modéle 1853. - Calibre, 17mil,8. Masselotte soudée sur le tonnerre, en saillie sur le pan latéral droit. Le bouton de culasse se visse à gauche. Longueur, sans baïonnette, du fusil d'infanterie, 1 m,477 ; de voltigeur, 1 m,423. - Poids, sans baïonnette, 4k,390 et 4k,340. Platine modèle 185. N'est autre chose que la platine modèle 1847, dont le chien est ramené à droite et raccourci. Baïonnette modèle 1847. Nota: Les canons de rechange des armes à silex transformées (modèles 1816 et 1822) se fabriquent au calibre et aux dimensions extérieures des canons des armes similaires des modèles 1842 ou 1853. Ils ont une masselotte soudée sur le tonnerre, au lieu d'un grain vissé. La culasse seule reste du modèle primitif, à cause de la monture; mais la hausse est réservée de forge. Pour distinguer ces canons de ceux des modèles 1842, on grave sur le pan intermédiaire gauche l'indication: C. de 18. N., et la queue de culasse porte l'indication du modèle primitif de l'arme à silex, suivie d'un T (transformé). Pour les remplacements, on substitue aux pièces modèle 1822 pur: un corps de platine sans pièce de bassinet, dont le rempart est prolongé jusqu 'à la bouterolle ; une noix sans cran de repos; un bois sans joue à crosse ; une baïonnette modèle 1847. Quand un canon modèle 1842 doit être remplacé, on lui substitue un canon modèle 1853 garni de sa culasse; on modifie convenablement le chien en ramenant la tête à droite et en diminuant sa longueur et le fusil devient du modèle 1853. Les baïonnettes, dont les douilles sont alésées au diamètre des canons de fusils modèles 1853 et 1842, sont marquées d'un N sur la douille.

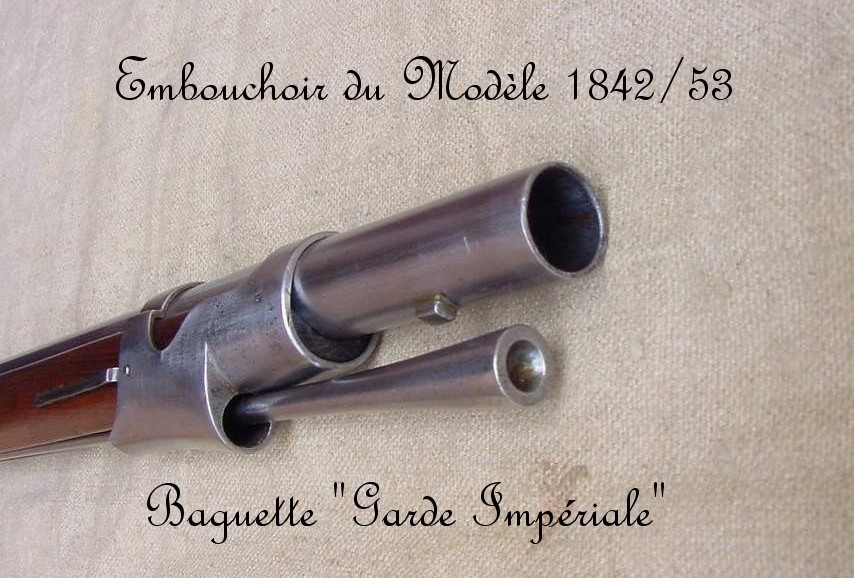

Modél 1854, Dit De La Garde Impériale. - Ne diffère du modèle 1853, que par les rayures, la hausse et l'évidement de la baguette. 4 rayures hélicoïdales, tournant de gauche à droite; pas, de 2 mètres; profondeur progressive du tonnerre à la bouche (0 mil,5 à 0 mil,1). Hausse plus haute que celle du modèle 1853, arrondie à sa partie supérieure; le fond du cran de mire est rond. Le dessus de la tête de baguette, en poire, est plan au lieu d'être convexe, et évidé au milieu, en forme de calotte sphérique. Longueur, sans baïonnette, du fusil de grenadier, 1 m,477 ; de voltigeur, 1 m,423.-Poids, sans baïonnette, 4ki1,310 et 4ki1,240.
