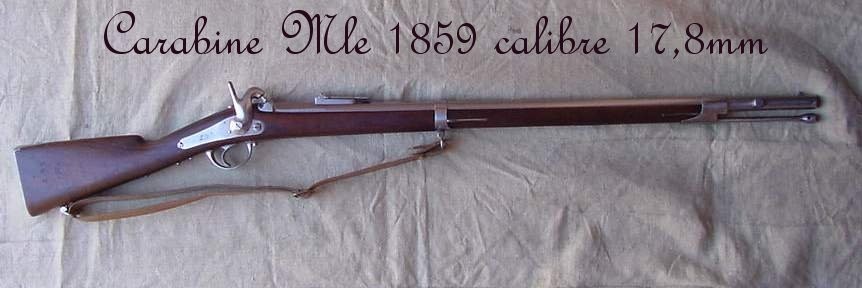

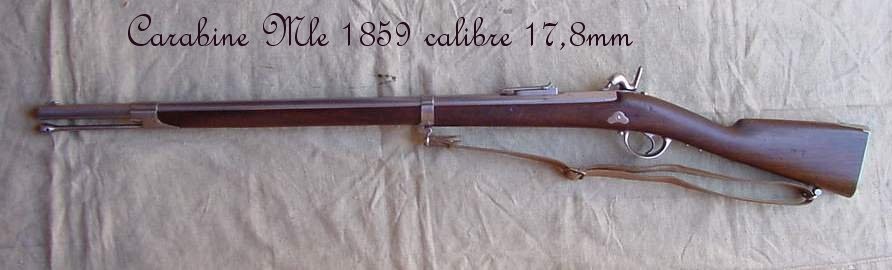

Carabine modèle 1859

Modèle 1846. - Canon de 868 mil. ; calibre de réception, 17 mil,8; de rebut en manufacture, 18 mil,1 ; de rebut en service, 18 mil,4; 4 rayures hélicoïdales, tournant de gauche à droite; pas de 2 mètres; profondeur progressive du tonnerre à la bouche, 0 mil,5 à 0 mil,3. Masselotte en acier soudée sur le tonnerre, arasant le pan latéral droit; les premières armes de ce modèle avaient, au lieu d'une masselotte sphérique, une masselotte évidée en forme de coquille. Le bouton de culasse (fer) se visse à gauche. Tige cylindrique, en acier, vissée dans le bouton de culasse; calibre de 9 mil., longueur de 38 mil. Hausse à charnière et à curseur mobile, graduée de 150 à 1000 mètres. Longueur et poids de l'arme, sans sabre-baïonnette, 1 m,262 et 4 kil,475. Platine du fusil d'infanterie, modèle 1840 ou 1847. La tête du chien a seulement des dimensions plus faibles. Pas de capucine. Embouchoir à une seule bande. Baguette à tête cylindro-conique, avec évidement conique et trou pour la broche. Plaque de couche, droite. Sabre-baïonnette modèle 1842.

Modéle 1853. - La masselotte est en saillie sur le pan latéral droit. Le bouton de culasse se visse à gauche. Même platine que pour le fusil d'infanterie modèle 1853. Sabre-baïonnette modèle 1842. Nota : Quand un canon modèle 1846 doit être remplacé, on lui substitue un canon modèle 1853 garni de sa culasse, et l'on modifie convenablement le chien, en ramenant la tête à droite et en diminuant sa longueur; la carabine devient du modèle 1853.

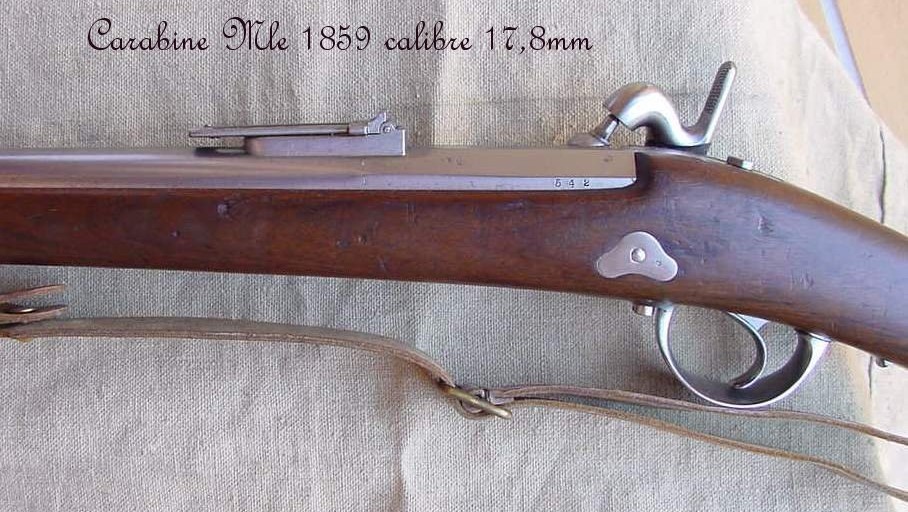

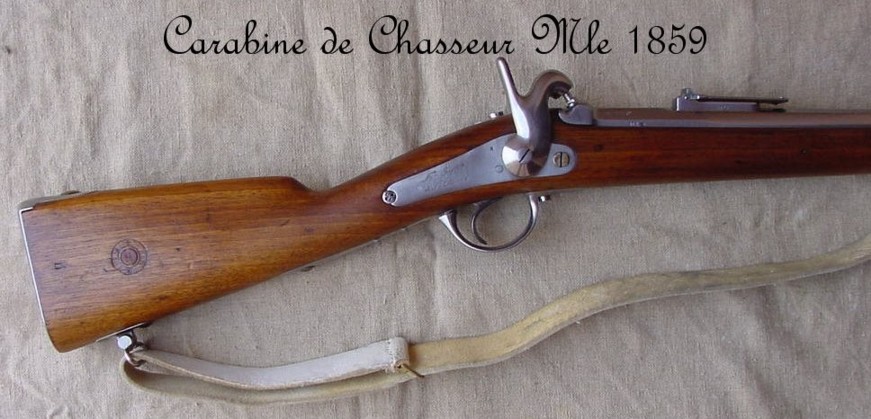

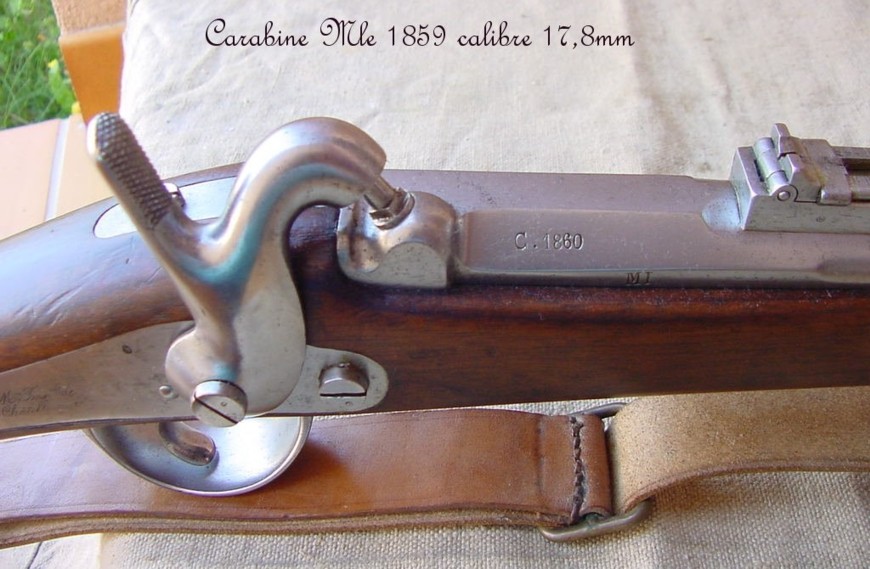

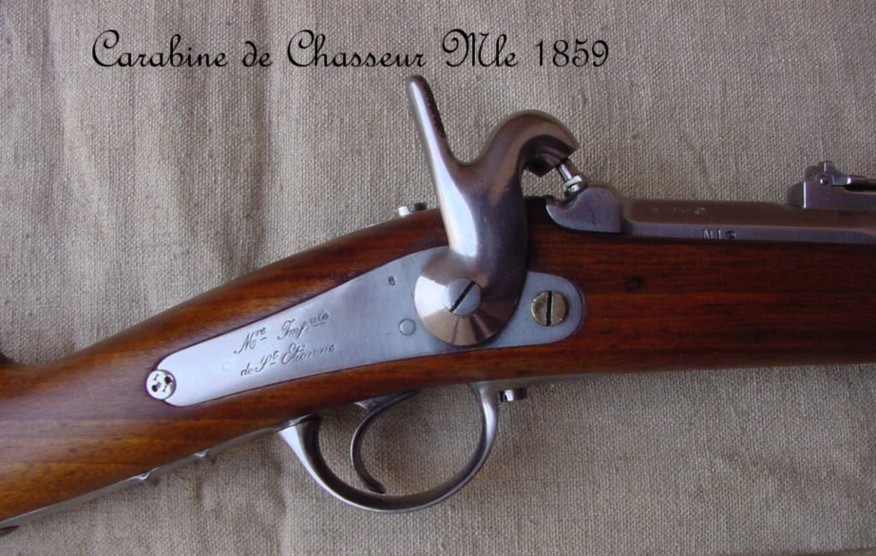

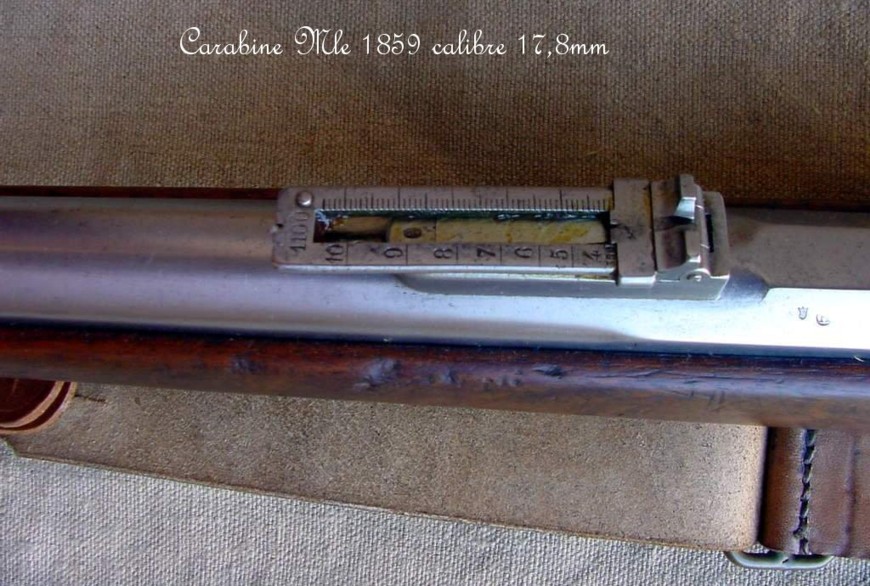

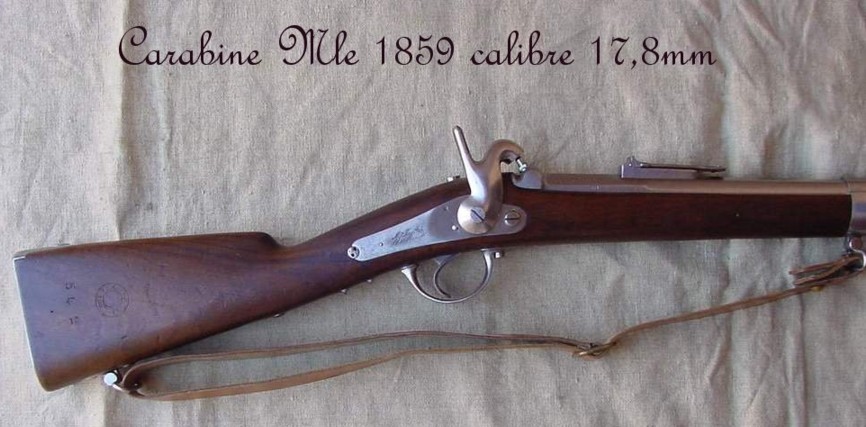

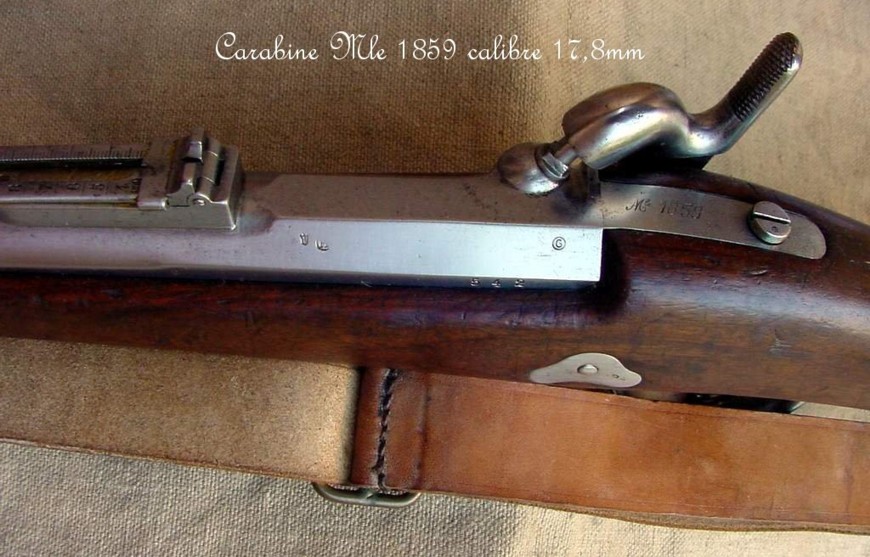

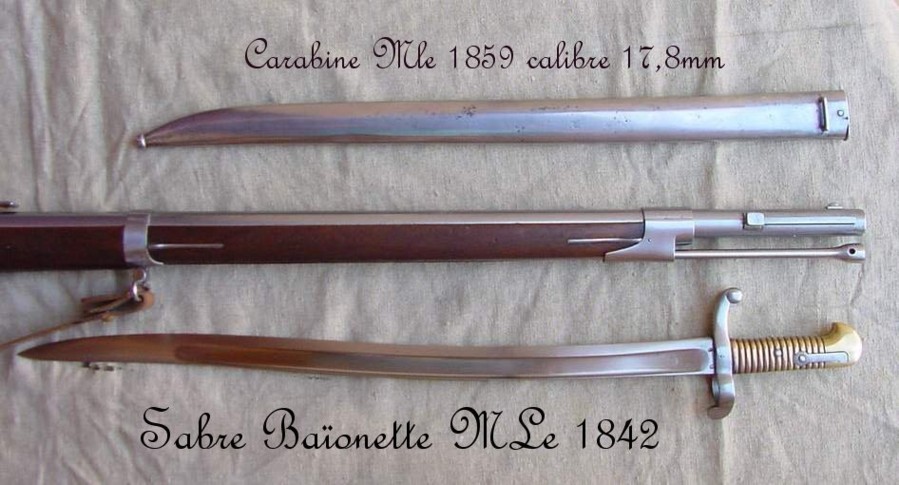

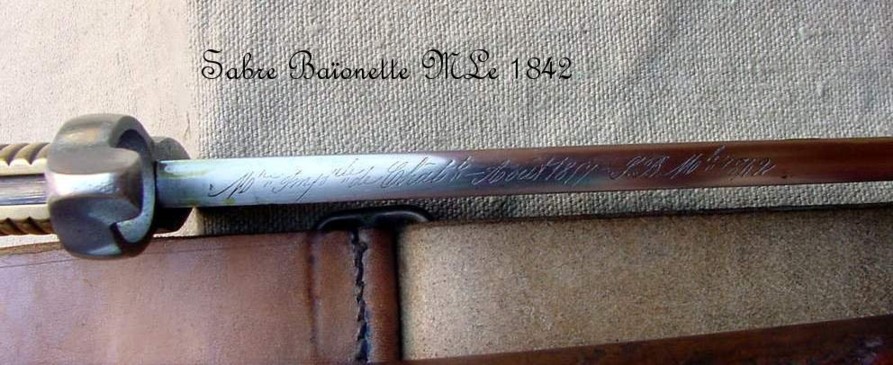

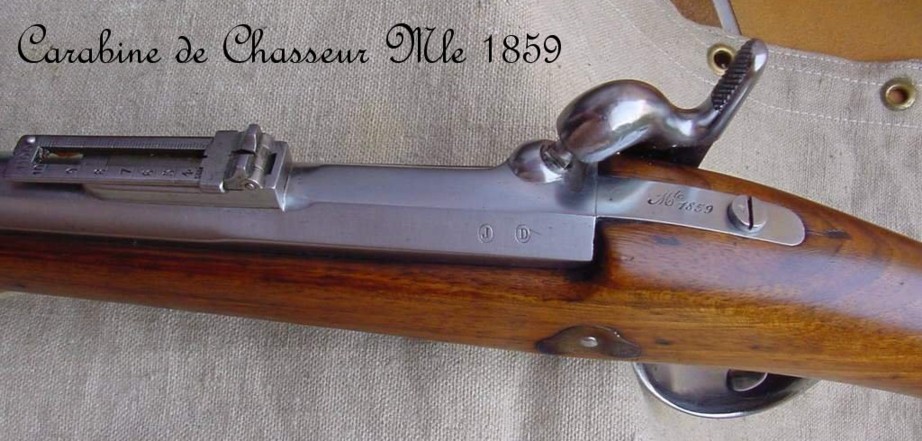

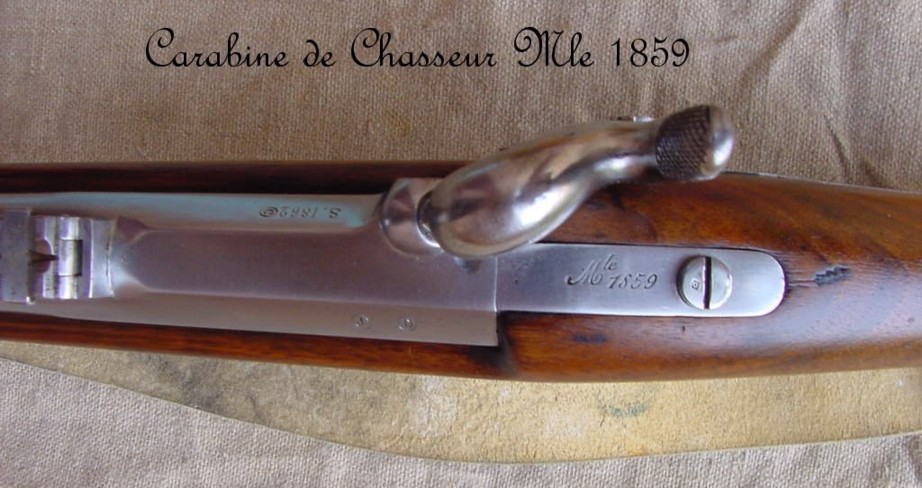

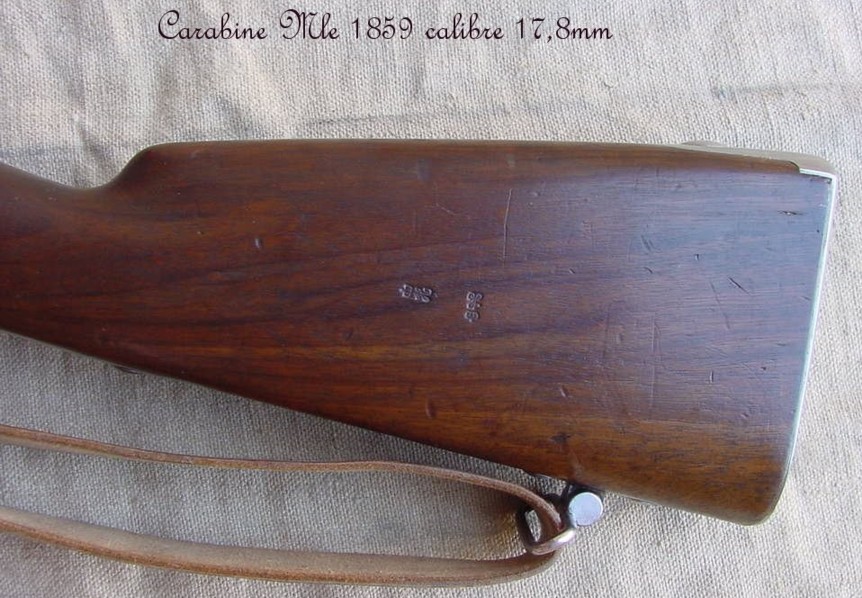

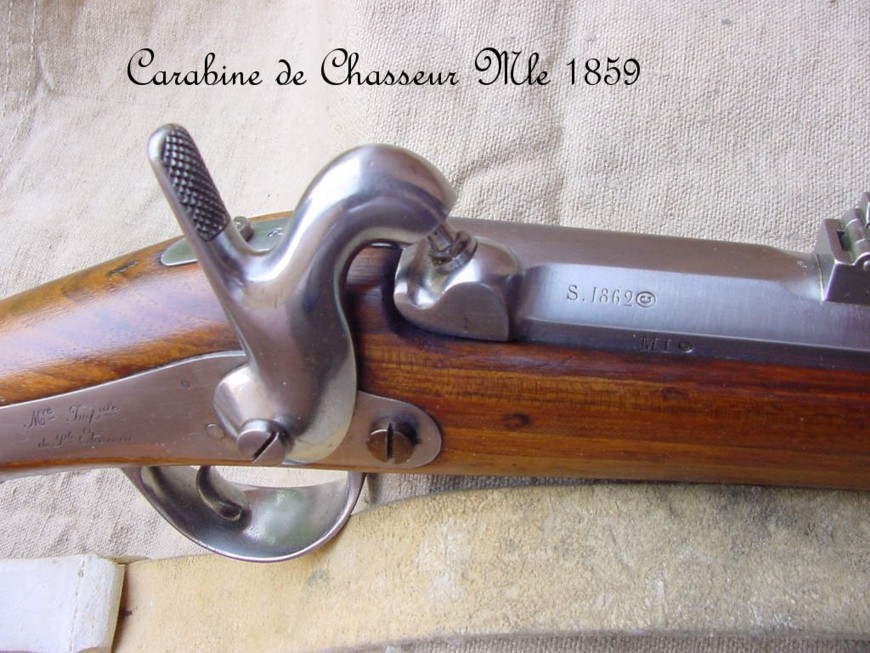

Modéle 1859. - Diffère du modèle 1853 par la suppression de la tige, la graduation de la hausse et la modification de la baguette. La tête de la baguette arrive à hauteur de la bouche du canon comme dans les fusils. Sabre-baïonnette modèle 1842 modifié. Se distingue du modèle 1842 pur, par le poussoir dont le ressort à deux branches est logé dans l'intérieur de la poignée. Au lieu d'appuyer sur les pans creux de la lame, les deux lèvres de la cuvette portent sur le tranchant. Nota : Les carabines modèle 1846 et modèle 1853 reçoivent, après la suppression de la tige, les dénominations de Carabine modèle 1846 transformée, Carabine modèle 1853 transformée. La graduation de la hausse est changée ; elle va de 150 à 1100 mètres. Les têtes de baguettes transformées conservent leurs diamètres et le même profil que la baguette de carabine modèle 1846 ; elles ne diffèrent de cette dernière que par le raccourcissement de la tête et par l'évidement tronconique à fond plat. Une petite pièce en bois est collée dans le canal de baguette, à hauteur du pivot du ressort d'embouchoir, pour faire appuyer la tige de la baguette contre l'entonnoir, afin que la croisière du sabre-baïonnette ne rencontre pas la tête de la baguette.
