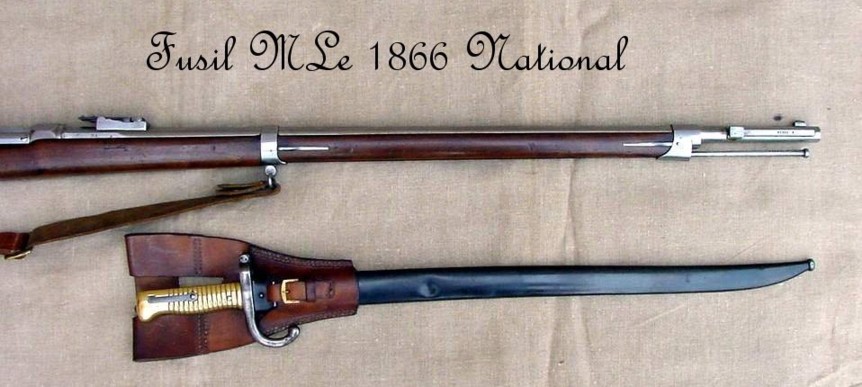

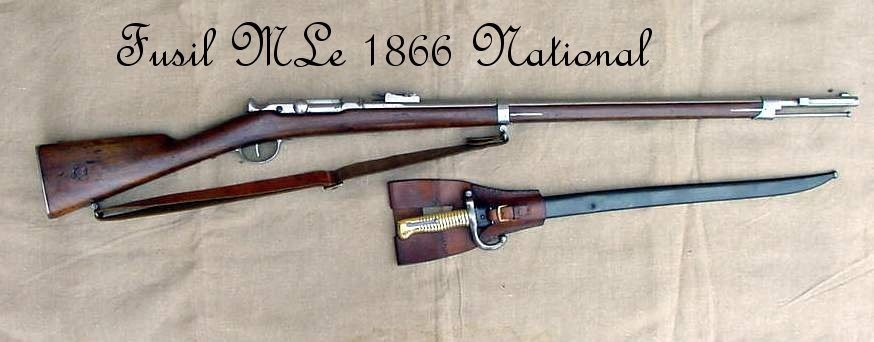

Fusil modèle 1866
Modèle 1866. - Longueur totale de 1305 mil., canon de 820 mil., calibre 11 mil.. Hausse à curseur graduée de 200 à 1200 m, portée à 1600 m en 1872 (rallonge). Monture noyer. Garnitures. Embouchoir, grenadière, sous garde, pièce de détente, battant de crosse, plaque de couche en fer. Finition poli blanc. Baguette métallique de nettoyage. Aucune des pièces de l'arme n'est bronzée. La baguette n'est pas vissée; elle est maintenue par l'embouchoir. Marquages. Le pan intermédiaire gauche de la boîte de culasse porte, à la suite de l'indication de la manufacture, la désignation : MLE 1866. Pour les poinçons et estampilles, comme au modèle 1874, sauf que les lettres de série sont en caractères romains; parmi les pièces de la culasse mobile, le cylindre proprement dit et le chien portent seuls le numéro de l'arme et la lettre de série (A, B, C, Châtellerault; D, E, Mutzig; F, G, H,J,K,I,M,N,P,Q, Saint-Etienne; R,S,T, Tulle; U,V, fabrication de l'industrie privée (Cahen-Lyon) ; X, commission d'armement de 1870-1871; Z, sabres-baïonnettes isolés). Sabre-baïonnette MLE 1866, longueur 710 mil., lame 573 mil., fourreau en acier poli blanc. Numéro matricule sur la croisière et le fourreau.
